MCR-FL-HT-T-I-EX

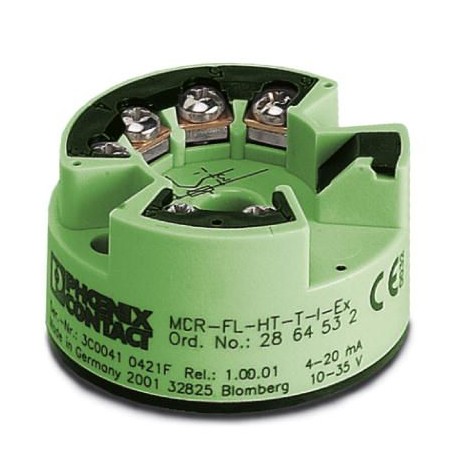

MCR-FL-HT-T-I-EX 2864532 PHOENIX CONTACT Head-mounted transducer
$0.00米ドル
4910 在庫あり
主な仕様
GTIN:4017918893231
注記:Made to Order (non-returnable)
注文キー:2864532
カタログページ:Page 190 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918893231 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2864532 |
| カタログページ | Page 190 (C-5-2017) |
| 梱包単位 | 1 pc |
| （入力データ） | 20 mA ... 4 mA |
| （安全性データ） | IIC |
| グループ（一般） | IIC |
| 原産国 | DE (Germany) |
| ATEX（安全データ） | II 1 G Ex ia IIC T6/T5/T4 |
| グループ（安全性データ） | IIB |
| 関税番号 | 85437090 |
| （周囲条件） | -10 mV ... 100 mV (min. measurement range 5 mV) |
| ATEX（接続データ） | II 1 G Ex ia IIC T6/T5/T4 |
| 色（接続データ） | green |
| 適合性（安全データ） | CE-compliant |
| 指定（出力データ） | Loop-powered |
| ネジ山（電源） | M3 |
| （基準および規制） | No hazardous substances above threshold values |
| UL、米国/カナダ（安全データ） | cULus |
| 適合性（接続データ） | CE-compliant |
| 最大出力 Po (一般) | 9.35 mW |
| 構成（接続データ） | Using MCR-PI-CONF-WIN configuration software package |
| ストリップ長さ（電源） | 8 mm |
| 接続方法（電源） | Screw connection |
| 最大出力電流 Io (一般) | 4.6 mA |
| 最大出力電圧 Uo (一般) | 8.2 V DC |
| UL、米国/カナダ（接続データ） | cULus |
| 回線監視（接続データ） | NE 43 |
| スイッチオン遅延（接続データ） | 6 s |
| 現在の出力信号（入力データ） | 4 mA ... 20 mA |
| ハウジング材質（接続データ） | Polycarbonate, PC |
| 最大周囲温度（一般） | Category 1: T4 = 60°C, T5 = 50°C, T6 = 40°C |
| 供給電圧範囲（出力データ） | 8 V DC ... 30 V DC |
| 最大外部容量 Co (一般) | 974 nF |
| 規格・規制（安全データ） | NAMUR recommendation NE 21 |
| 最大締め付けトルク（電源） | 0.6 Nm |
| 1個あたりの重量（梱包を除く） | 82.300 g |
| 締め付けトルク、最小（電源） | 0.5 Nm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 設定可能/プログラム可能（入力データ） | no |
| 最大消費電流（出力データ） | < 3.5 mA |
| 最大外部誘導性 Lo (一般) | 4.5 mH |
| 入力信号範囲（周囲条件） | 10 Ω ... 400 Ω (min. measurement range 10 Ω) |
| 最大電流出力信号（入力データ） | ≤ 25 mA |
| 規格・規制（接続データ） | NAMUR recommendation NE 21 |
| ステップ応答（10～90％）（接続データ） | < 2 s |
| 接続技術（周囲条件） | 2, 3, 4-wire |
| 断線時の出力電流（入力データ） | ≤ 3.6 mA or ≥ 21 mA (adjustable) |
| 安全関連最大電圧 Um (一般) | 250 V |
| 負荷/出力負荷電流出力（入力データ） | ≤ 720 Ω (For UV= 24 V; Usupply- 8 V / 0.025 A) |
| 設定可能/プログラム可能（周囲条件） | Yes, programmable |
| 短絡時の出力電流（入力データ） | ≤ 3.6 mA or ≥ 21 mA (adjustable, not for thermocouples) |
| 導体断面積AWG最大（電源） | 15 |
| 導体断面積AWG最小値（電源） | 24 |
| 導体断面積（最大）（電源） | 1.75 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 導体断面積最大可とう性（電源） | 1.75 mm² |
| UL 94準拠の難燃性評価（安全データ） | V0 |
| 周囲温度（動作）（主要商業データ） | -40 °C ... 55 °C |
| 使用可能なセンサーの種類（TC）（周囲条件） | B, C, D, E, J, K, L, N, R, S, T, U; min. measurement range 50 K/500 K |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 使用可能なセンサーの種類（RTD）（周囲条件） | Pt, Ni (100, 500, 1000); min. measurement range 10 K |
| オーバーレンジ/アンダーレンジを含む出力電流範囲（入力データ） | 3.8 mA ... 20.5 mA (linear increase/decrease) |
製品説明
MCR head-end temperature converter, programmable, intrinsically safe, for heat resistances, thermocouples, control potentiometers and voltage transmitters. For Pt 100 thermoresistors
