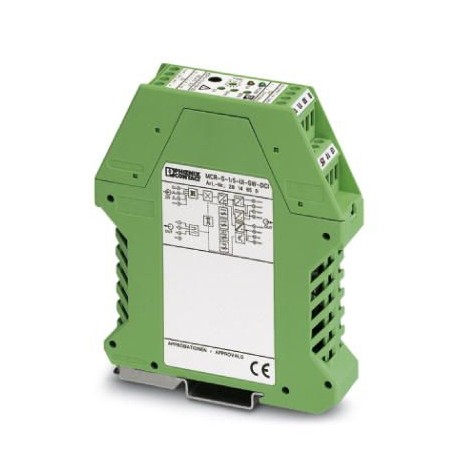

MCR-S-1-5-UI-SW-DCI-NC
MCR-S-1-5-UI-SW-DCI-NC 2814731 PHOENIX CONTACT Current transducers
$0.00米ドル
3994 在庫あり
主な仕様
GTIN:4017918169282
注文キー:2814731
（一般的な）:Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only
カタログページ:Page 242 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918169282 |
| 注文キー | 2814731 |
| （一般的な） | Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
| カタログページ | Page 242 (C-5-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 22.5 mm |
| （入力データ） | 20 mA ... 4 mA |
| 高さ（注） | 99 mm |
| （出力データ） | 2 A (when the gold layer is destroyed) |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
| 関税番号 | 85437090 |
| 適合性（一般） | CE-compliant |
| 色（接続データ） | green |
| 騒音放出（一般） | EN 61000-6-4 |
| ノイズ耐性（一般） | EN 61000-6-2 |
| 出力名（入力データ） | Voltage output / current output |
| UL、米国/カナダ（一般） | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| 出力名（出力データ） | Transistor output, pnp |
| 連絡先の種類（出力データ） | 1 PDT |
| 入力（周囲条件） | Current measuring input |
| ネジ山（電源） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ステータス表示（出力データ） | Yellow LED |
| 適合性（接続データ） | CE-compliant |
| 最大高度（寸法） | < 2000 m |
| 連絡先資料（出力データ） | AgSnO, hard gold-plated |
| 低電圧指令（一般） | Conformance with Low Voltage Directive |
| ストリップ長さ（電源） | 8 mm |
| 接続方法（電源） | Screw connection |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | EN 61000-6-2 |
| ステータス表示（接続データ） | Green LED |
| UL、米国/カナダ（接続データ） | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| インパルス形式（周囲条件） | AC, DC or distorted currents |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA |
| ハウジング材質（接続データ） | Polyamide PA non-reinforced |
| 出力電圧範囲（出力データ） | 19 V ... 29 V (supply voltage - 1 V) |
| 電圧出力信号（入力データ） | 0 V ... 10 V |
| 取り付け位置（接続データ） | any |
| サージ強度（周囲条件） | 20 x IN(1 s) |
| 1個あたりの重量（梱包を除く） | 149.080 g |
| 連続負荷電流（出力データ） | 80 mA (Not short-circuit proof) |
| 汚染度（接続データ） | 2 |
| 入力数（周囲条件） | 3 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | Yes, unconfigured |
| 接続方法（周囲条件） | Screw connection |
| 動作閾値（周囲条件） | 2 % (of measuring range nominal value 1/5/10 A) |
| 過負荷容量（周囲条件） | 2 x IN (continuous) |
| 過電圧カテゴリー（接続データ） | III |
| 電磁両立性（一般） | Conformance with EMC directive |
| 最大スイッチング電圧（出力データ） | 30 V AC |
| 供給電圧範囲（スイッチング出力） | 20 V DC ... 30 V DC |
| 入力電流範囲（周囲条件） | 0 A ... 11 A (AC/DC) |
| ステップ応答（10～90％）（接続データ） | 330 ms (with AC) |
| 連続電流制限（出力データ） | 50 mA |
| 標準に準拠した接続（一般） | CUL |
| 定格絶縁電圧（接続データ） | 300 V AC (to earth) |
| 最大消費電流（スイッチング出力） | < 50 mA (without load) |
| テスト電圧入力/出力（接続データ） | 4 kV (50 Hz, 1 min.) |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 負荷/出力負荷電流出力（入力データ） | < 500 Ω |
| 負荷/出力負荷電圧出力（入力データ） | > 10 kΩ |
| 最大伝送エラー（接続データ） | < 0.5 % (of nominal range value under nominal conditions) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 設定可能/プログラム可能（周囲条件） | Yes, unconfigured |
| 周波数測定範囲（周囲条件） | 15 Hz ... 400 Hz |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 応答遅延の設定範囲（出力データ） | 0.1 s ... 20 s |
| テスト電圧入力/電源（接続データ） | 4 kV (50 Hz, 1 min.) |
| 閾値の設定範囲（出力データ） | 1 % ... 110 % |
| 温度係数、標準（接続データ） | < 0.025 %/K |
| テスト電圧出力/電源（接続データ） | 500 V (50 Hz, 1 min.) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 最大入力電流の設定範囲（周囲条件） | 0 A ... 11 A |
| 最小入力電流の設定範囲（周囲条件） | 0 A ... 200 mA |
製品説明
MCR current converter, programmable and configurable, for the measurement of direct, alternating and distorted currents, with relay output and transistor output, input current from 0 ... 0.2 A up to 0
