MCR-SL-CUC-400-I

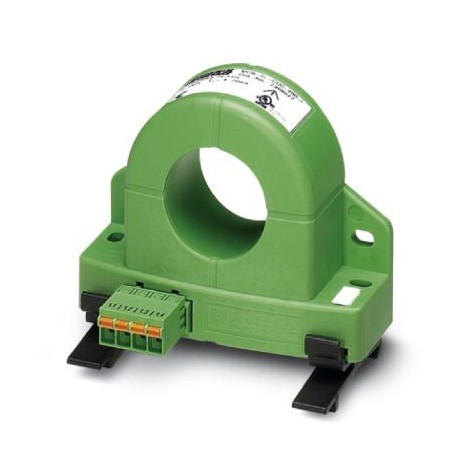

MCR-SL-CUC-400-I 2308072 PHOENIX CONTACT Universal current transducer
$0.00米ドル
4343 在庫あり
主な仕様
GTIN:4046356566568
注文キー:2308072
カタログページ:Page 241 (C-5-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356566568 |
| 注文キー | 2308072 |
| カタログページ | Page 241 (C-5-2017) |
| 梱包単位 | 1 pc |
| 原産国 | CN (China) |
| （接続データ） | 0.04 %/K (-40 °C ... 65 °C) |
| 関税番号 | 90303330 |
| 適合性（一般） | CE-compliant |
| 色（接続データ） | green |
| 騒音放出（一般） | EN 61000-6-4 |
| ノイズ耐性（一般） | EN 61000-6-2 |
| 出力名（入力データ） | Current output |
| UL、米国/カナダ（一般） | UL/C-UL listed UL 508 |
| 出力名（出力データ） | No switching output |
| 深さ（主要な商業データ） | 85 mm |
| 幅（主要商業データ） | 90 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 33.8 mm |
| 適合性（接続データ） | CE-compliant |
| 接続方法（入力データ） | Screw connection |
| ストリップ長さ（電源） | 10 mm |
| 精度クラス（接続データ） | 1 |
| 最大出力電流（入力データ） | < 25 mA |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | EN 61000-6-2 |
| UL、米国/カナダ（接続データ） | UL/C-UL listed UL 508 |
| 直線性誤差（接続データ） | |
| 現在の出力信号（入力データ） | 4 mA ... 20 mA |
| ハウジング材質（接続データ） | Frianyl B63 V0 GV30 |
| 消費電力（スイッチング出力） | 1.65 W |
| 1個あたりの重量（梱包を除く） | 289.000 g |
| 汚染度（接続データ） | 2 |
| 入力数（周囲条件） | 1 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 25; |
| 接続方法（周囲条件） | Cable design: 32 mm diameter |
| 過負荷容量（周囲条件） | 2.5 x IIN |
| 過電圧カテゴリー（接続データ） | III |
| 供給電圧範囲（スイッチング出力） | 20 V DC ... 30 V DC |
| 入力電流範囲（周囲条件） | 0 A ... 400 A |
| ステップ応答（10～90％）（接続データ） | 150 ms |
| 公称電源電圧（スイッチング出力） | 24 V DC |
| 定格絶縁電圧（接続データ） | 300 V AC |
| 最大消費電流（スイッチング出力） | (30 + IOUT) mA |
| テスト電圧入力/出力（接続データ） | 3.5 kV (50 Hz, 1 min.) |
| 周囲温度（動作）（寸法） | -40 °C ... 65 °C |
| 負荷/出力負荷電流出力（入力データ） | < 300 Ω |
| 最大伝送エラー（接続データ） | |
| 周波数測定範囲（周囲条件） | 20 Hz ... 6000 Hz (0 Hz) |
| 一次定格電流 Ipn (周囲条件) | 400 A |
| 導体断面積AWG最大（電源） | 12 |
| 導体断面積AWG最小値（電源） | 24 |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| テスト電圧入力/電源（接続データ） | 3.5 kV (50 Hz, 1 min.) |
| 温度係数、標準（接続データ） | 0.02 %/K (0 ... 60 °C) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 一次丸導体（直径）（主要商業データ） | 32 mm |
| 定格周波数：標準コンバータ（周囲条件） | 20 Hz ... 6000 Hz |
製品説明
Universal current converter for the measurement of direct, alternating and distorted currents, 0 input current ... 400 A, output 4 ... 20 mA
