MCR-SL-S-100-U

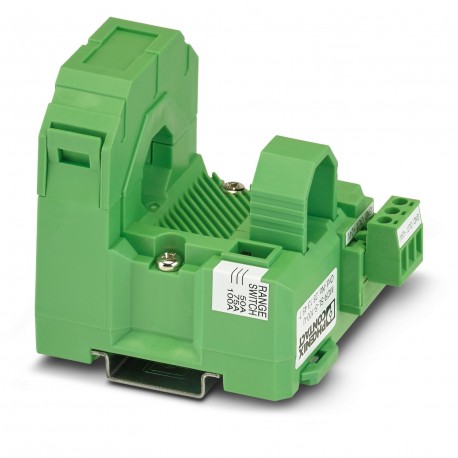

MCR-SL-S-100-U 2813457 PHOENIX CONTACT Current transducers
$0.00米ドル
3645 在庫あり
主な仕様
GTIN:4046356043632
注記:Made to Order (non-returnable)
注文キー:2813457
カタログページ:Page 247 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356043632 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2813457 |
| カタログページ | Page 247 (C-5-2017) |
| 梱包単位 | 1 pc |
| （入力データ） | 0 V ... 5 V |
| 原産国 | JP (Japan) |
| 関税番号 | 85437090 |
| 適合性（一般） | CE-compliant |
| 色（接続データ） | green |
| 出力名（入力データ） | Voltage output |
| トルク（接続データ） | 0.5 Nm ... 0.6 Nm (4,4 ... 5,31 lbf-in.) |
| UL、米国/カナダ（一般） | UL/C-UL listed UL 508 |
| 出力名（出力データ） | No switching output |
| 入力（周囲条件） | Current measuring input |
| 深さ（主要な商業データ） | 70.5 mm |
| ネジ山（電源） | M3 |
| 幅（主要商業データ） | 55 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 85 mm |
| 適合性（接続データ） | CE-compliant |
| ストリップ長さ（電源） | 8 mm |
| 接続方法（電源） | Pluggable screw connection |
| 最大出力電圧（入力データ） | (0 V ... 10 V) 14 V, (0 V ... 5 V) 7 V |
| UL、米国/カナダ（接続データ） | UL/C-UL listed UL 508 |
| ハウジング材質（接続データ） | Polyamide PA non-reinforced |
| 電圧出力信号（入力データ） | 0 V ... 10 V |
| 取り付け位置（接続データ） | any |
| サージ強度（周囲条件） | Depending on through connected conductor |
| 1個あたりの重量（梱包を除く） | 137.100 g |
| 汚染度（接続データ） | 2 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 25; |
| 動作閾値（周囲条件） | 1 % (of final value) |
| 過負荷容量（周囲条件） | Depending on laid conductor |
| 過電圧カテゴリー（接続データ） | III |
| 供給電圧範囲（スイッチング出力） | 20 V DC ... 30 V DC |
| 入力電流範囲（周囲条件） | 0 A ... 100 A (0 ... 50/75/100 A) |
| ステップ応答（10～90％）（接続データ） | < 340 ms |
| 定格絶縁電圧（接続データ） | 300 V AC (to earth) |
| 最大消費電流（スイッチング出力） | < 30 mA |
| テスト電圧入力/出力（接続データ） | 5 kV (50 Hz, 1 min.) |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 負荷/出力負荷電圧出力（入力データ） | ≥ 10 kΩ |
| 最大伝送エラー（接続データ） | < 1 % (of final value) |
| 周波数測定範囲（周囲条件） | 30 Hz ... 6000 Hz |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | < 0.035 %/K |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 一次丸導体（直径）（主要商業データ） | 18.5 mm |
| 最大入力電流の設定範囲（周囲条件） | 0 A ... 100 A |
| 最小入力電流の設定範囲（周囲条件） | 0 A ... 50 A |
製品説明
MCR current converter, for measuring sinusoidal and non-sinusoidal alternating currents, input current 0...100 A, output voltage 0... (5) 10 V
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
