MCR-SL-S-200-U

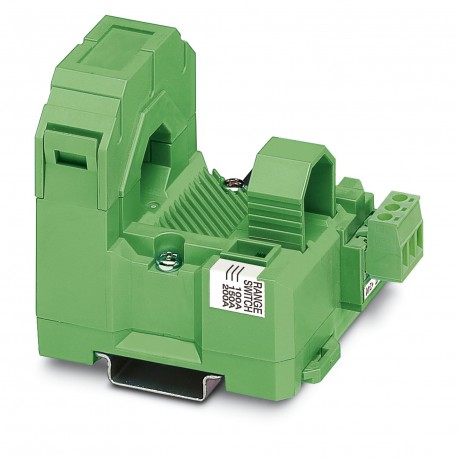

MCR-SL-S-200-U 2813460 PHOENIX CONTACT Current transducers
$0.00米ドル
4749 在庫あり
主な仕様
:0 A AC ... 150 A AC
色:green (RAL 6021)
深さ:70.5 mm
幅:55 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0 A AC ... 150 A AC | |
| 色 | green (RAL 6021) |
| 深さ | 70.5 mm |
| 幅 | 55 mm |
| 身長 | 85 mm |
| 直径 | ≤ 18.5 mm |
| 曲線タイプ | Sinusoidal and non-sinusoidal |
| 証明書 | CE-compliant |
| 製品タイプ | Current transducer |
| ねじ山 | M3 |
| 取り付けタイプ | DIN rail mounting |
| 識別 | UL/C-UL Listed UL 508 |
| サージ強度 | Depending on through connected conductor |
| 記事の改訂 | 03 |
| ハウジング材質 | Polyamide PA non-reinforced |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| しきい値を操作する | 1 % (of final value) |
| 過負荷容量 | Depending on laid conductor |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm (4,4 ... 5,31 lbf-in.) |
| 入力電流範囲 | 0 A AC ... 100 A AC |
| 現在の入力信号 | 0 A ... 200 A |
| 保護の程度 | IP20 |
| 過電圧カテゴリー | III |
| 供給電圧範囲 | 20 V DC ... 30 V DC |
| 電圧出力信号 | 0 V ... 5 V |
| 公称電源電圧 | 24 V DC |
| ステップ応答（10～90%） | < 340 ms |
| 最大消費電流 | < 30 mA |
| 定格絶縁電圧 | 300 V AC (to earth) |
| 設定可能/プログラム可能 | Yes |
| 周波数測定範囲 | 30 Hz ... 6000 Hz |
| テスト電圧入力/出力 | 4.13 kV AC (50 Hz, 60 s) |
| 最大電圧出力信号 | (0 V ... 10 V) 14 V, (0 V ... 5 V) 7 V |
| 最大伝送エラー | < 1 % (of final value) |
| 導体断面積 AWG | 24 ... 14 |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 周囲温度（動作） | -20 °C ... 60 °C |
| 負荷/出力負荷電圧出力 | ≥ 10 kΩ |
| 最大温度係数 | < 0.035 %/K |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 最大入力電流の設定範囲 | 0 A AC ... 200 A AC |
| 最小入力電流の設定範囲 | 0 A AC ... 100 A AC |
| 公称条件での最大消費電力 | 1 W |
製品説明
MCR current converter, for measuring sinusoidal and non-sinusoidal alternating currents, input current 0...200 A, output voltage 0... (5) 10 V
