MCR-SLP-1-5-UI-0

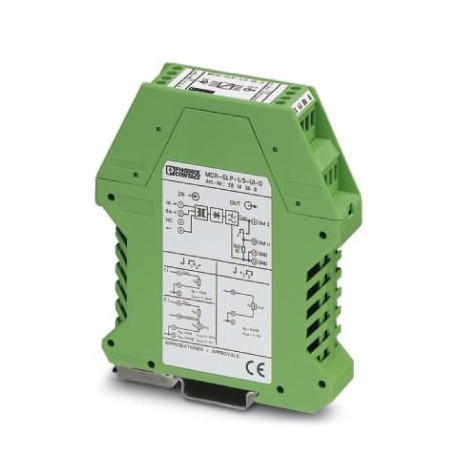

MCR-SLP-1-5-UI-0 2814359 PHOENIX CONTACT Current transducers
$0.00米ドル
3653 在庫あり
主な仕様
GTIN:4017918148447
注文キー:2814359
カタログページ:Page 248 (C-5-2017)
深さ（注）:114.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918148447 |
| 注文キー | 2814359 |
| カタログページ | Page 248 (C-5-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 22.5 mm |
| 高さ（注） | 99 mm |
| 原産国 | DE (Germany) |
| リップル（入力データ） | < 50 mVPP |
| 関税番号 | 85437090 |
| 適合性（一般） | CE-compliant |
| 色（接続データ） | green |
| 騒音放出（一般） | EN 61000-6-4 |
| 出力名（入力データ） | Current output |
| 出力名（出力データ） | No switching output |
| 入力（周囲条件） | Current measuring input 5 A |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant |
| 最大高度（寸法） | < 2000 m |
| 試験電圧（接続データ） | 3.5 kV |
| ねじ山（スイッチング出力） | M3 |
| 最大出力電流（入力データ） | 30 mA |
| 最大出力電圧（入力データ） | 20 V |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| インパルス形式（周囲条件） | Sine |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA |
| ハウジング材質（接続データ） | Polyamide PA non-reinforced |
| 電圧出力信号（入力データ） | 0 V ... 10 V |
| 取り付け位置（接続データ） | < 50 °C: any; > 50 °C: vertical (installation on horizontal DIN rail) |
| ストリップ長さ（スイッチング出力） | 8 mm |
| サージ強度（周囲条件） | 100 A (1 s) |
| 接続方法（スイッチング出力） | Screw connection |
| 保護回路（接続データ） | Transient protection in the output Suppressor diode |
| 1個あたりの重量（梱包を除く） | 210.400 g |
| 汚染度（接続データ） | 2 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（周囲条件） | Screw connection |
| 過負荷容量（周囲条件） | 2 x IN(5 min. at 60°C ambient temperature) |
| 過電圧カテゴリー（接続データ） | III |
| 消費電力（周囲条件） | 2.2 VA (I = 20 mA) |
| 電磁両立性（一般） | Conformance with EMC directive |
| 入力電流範囲（周囲条件） | 0 A AC ... 5 A |
| ステップ応答（10～90％）（接続データ） | < 200 ms |
| 公称周波数 fN (周囲条件) | 50 Hz |
| 標準に準拠した接続（一般） | CUL |
| 定格絶縁電圧（接続データ） | 300 V AC (to earth) |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 負荷/出力負荷電流出力（入力データ） | < 750 Ω |
| 負荷/出力負荷電圧出力（入力データ） | > 100 kΩ |
| 最大伝送エラー（接続データ） | < 0.5 % (of final value) |
| 許容出力範囲（周囲条件） | 1.2 x IN |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 周波数測定範囲（周囲条件） | 45 Hz ... 60 Hz |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 最大温度係数（接続データ） | < 0.015 %/K |
| 導体断面積AWG最大（スイッチング出力） | 14 |
| 導体断面積AWG最小（スイッチング出力） | 24 |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 80 °C (non-condensing) |
| 導体断面積（最大）（スイッチング出力） | 2.5 mm² |
| 導体断面積（最小）（スイッチング出力） | 0.2 mm² |
| 導体断面積最大（スイッチング出力） | 2.5 mm² |
| 導体断面積の最小値（スイッチング出力） | 0.2 mm² |
| 測定値を基準とした残留リップル（入力データ） | 0.5 % (pp of measured value) |
製品説明
MCR passive power converter, for sine idle alternating currents 0..1 A AC/0..5 A AC, without connection output, output signal 0..10V/0..20 mA
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
