MCV 1,5/10-GF-3,81P26AUTHRNZ381

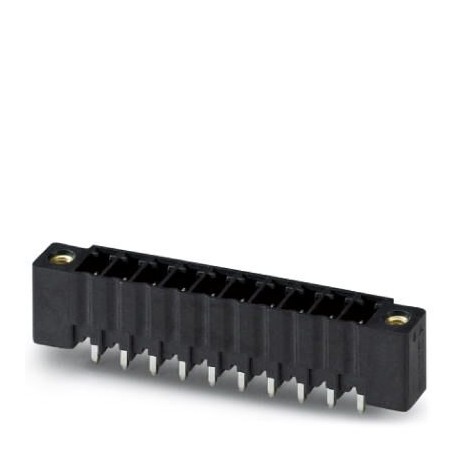

MCV 1,5/10-GF-3,81P26AUTHRNZ381 1814265 PHOENIX CONTACT PCB headers, nominal current: 8 A, number of positio..
$0.00米ドル
4392 在庫あり
主な仕様
GTIN:4046356745697
注文キー:1814265
梱包単位:1
UNSPSC 11（ETIM）:39121409
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356745697 |
| 注文キー | 1814265 |
| 梱包単位 | 1 |
| UNSPSC 11（ETIM） | 39121409 |
| ETIM 3.0（eCl@ss） | EC001121 |
| ETIM 4.0（eCl@ss） | EC002637 |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 19.0 (ETIM) | 39121409 |
| UNSPSC 6.01（ETIM） | 30211810 |
| UNSPSC 12.01 (ETIM) | 39121409 |
| 関税番号 | 85366930 |
| UNSPSC 7.0901 (ETIM) | 39121409 |
| （パッケージ情報） | CUL |
| ピッチ（主要商業データ） | 3.81 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注記（電気的パラメータ） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| eCl@ss 4.0（分類） | 272607xx |
| eCl@ss 4.1 (分類) | 27260701 |
| eCl@ss 5.0 (分類) | 27260701 |
| eCl@ss 5.1 (分類) | 27260700 |
| eCl@ss 6.0 (分類) | 27260700 |
| eCl@ss 7.0 (分類) | 27440402 |
| eCl@ss 8.0 (分類) | 27440402 |
| eCl@ss 9.0 (分類) | 27440402 |
| ロック（主要商業データ） | Threaded flange |
| 公称電圧（項目特性） | |
| ピッチ（材料データ - ハウジング） | 3.81 mm |
| 定格電圧（アイテムの特性） | 160 V |
| ピン配置（主要商用データ） | Linear pinning |
| 公称電流（アイテムプロパティ） | 8 A |
| 取り付けタイプ（主要商用データ） | THR soldering |
| プラグインシステム（主要商業データ） | MINI COMBICON |
| 寸法a（材質データ - ハウジング） | 34.29 mm |
| 連絡先の種類（主要な商業データ） | Male connector |
| 幅 [ w ] (材質データ - ハウジング) | 48.49 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 years |
| 高さ [ h ] (材質データ - ハウジング) | 11.8 mm |
| 長さ [ l ] (材質データ - ハウジング) | 7.25 mm |
| レベル数（主要商業データ） | 1 |
| ハウジングカラー（材質データ - 問い合わせ） | black (9005) |
| 記事の範囲（主要な商業データ） | MCV 1,5/..-GF-THR |
| 接点材質（電気的パラメータ） | Cu alloy |
| はんだピン[P]（材料データ - ハウジング） | 2.6 mm |
| ポジション数（主要商業データ） | 10 |
| 穴径（製品寸法） | 1.4 mm |
| 潜在的可能性の数（主要な商業データ） | 10 |
| 接続数（主要商業データ） | 10 |
| 絶縁材料（材料データ - 連絡先） | LCP |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 記事の簡単な説明（主要商業データ） | Feed-through header |
| 表面特性（電気的パラメータ） | partially gold-plated |
| 絶縁材料グループ（材料データ - 連絡先） | IIIa |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 175 |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 9.2 mm |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 標準に準拠した接続（パッケージ情報） | EN-VDE |
| 金属表面接触面積（最上層）（電気的パラメータ） | Gold (0.8 - 1.4 µm Au) |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 金属表面はんだ付け部（最上層）（電気的パラメータ） | Tin (5 - 7 µm Sn) |
| 金属表面接触面積（中間層）（電気的パラメータ） | Nickel (1.3 - 3 µm Ni), |
| 金属表面はんだ付け部（中間層）（電気的パラメータ） | Nickel (1.3 - 3 µm Ni) |
製品説明
PCB headers, nominal current: 8 A, nominal cross section: 1.5 mm², number of positions: 10, pitch: 3.81 mm, color: black, contact surface: Tin, mounting: THR soldering, pin layout: Linear pinning, sol
