MCVU 1,5/ 2-GFD-3,81 BD:0V,V24

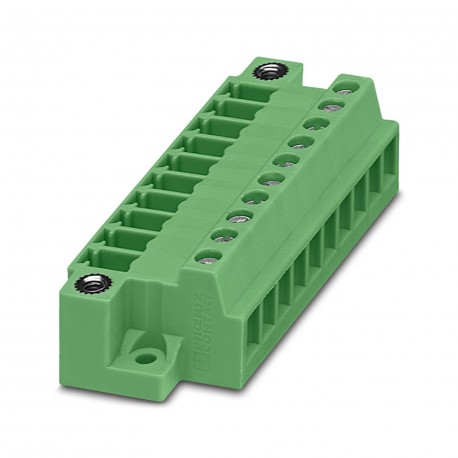

MCVU 1,5/ 2-GFD-3,81 BD:0V,V24 1974287 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4143 在庫あり
主な仕様
:0.14 mm² / flexible / > 10 N
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:Direct mounting
ピッチ:3.81 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.14 mm² / flexible / > 10 N | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Direct mounting |
| ピッチ | 3.81 mm |
| 結果 | Test passed |
| 色 （） | () |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| スイープ速度 | 1 octave/min |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| ロックタイプ | Screw locking mechanism |
| 製品ライン | COMBICON Connectors S |
| 製品タイプ | Direct plug-in block |
| 取り付けタイプ | Direct mounting |
| サイクル数 | 25 |
| 仕様 | IEC 60999-1:1999-11 |
| 行数 | 1 |
| 製品ファミリー | MCVU 1,5/..-GFD |
| 熱応力 | 100 °C/168 h |
| 取り付けフランジ | Threaded flange |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 04 |
| コネクタシステム | COMBICON MC 1,5 |
| 接触材料 | Cu alloy |
| 腐食性ストレス | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| 設置高さ | 13 mm |
| 剥ぎ取り長さ | 7 mm |
| 接続方法 | Screw connection with tension sleeve |
| 締め付けトルク | 0.3 Nm |
| 包装の種類 | packed in cardboard |
| 接触抵抗 | 3.5 mΩ |
| 公称電流IN | 8 A |
| 公称電圧UN | 160 V |
| 操作上の注意 | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| 断熱材 | PA |
| ポジション数 | 2 |
| 潜在的な数 | 2 |
| 定格電圧（II/2） | 320 V |
| 接触抵抗R1 | 3.5 mΩ |
| 接触抵抗R2 | 3.7 mΩ |
| 公称断面積 | 1.5 mm² |
| 接続数 | 2 |
| 定格電圧（III/2） | 160 V |
| 定格電圧（III/3） | 160 V |
| 軸ごとのテスト期間 | 2.5 h |
| 接点接続タイプ | Pin |
| 表面特性 | Tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 1 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 2.5 kV |
| テストされたポジションの数 | 16 |
| 導体断面積 AWG | 28 ... 16 |
| 挿入/離脱サイクル | 25 |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格サージ電圧（III/3） | 2.5 kV |
| 導体断面積は剛性 | 0.14 mm² ... 1.5 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 320 V |
| 導体断面積が柔軟 | 0.14 mm² ... 1.5 mm² |
| 定格絶縁電圧（III/2） | 160 V |
| 定格絶縁電圧（III/3） | 160 V |
| 最小沿面距離（II/2） | 1.6 mm |
| 電源周波数耐電圧 | 1.39 kV |
| 最小沿面距離 (III/2) | 1.5 mm |
| 最小沿面距離 (III/3) | 2 mm |
| 円筒ゲージ axb / 直径 | 2.4 mm x 1.5 mm / 1.6 mm |
| 1ポジションあたりの引き抜き強度約 | 6 N |
| 1極あたりの挿入強度は約 | 8 N |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 海面での耐インパルス電圧 | 2.95 kV |
| 金属表面接触面積（最上層） | Tin (5 - 7 µm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 金属表面端子点（最上層） | Tin (5 - 7 µm Sn) |
| 金属表面接触面積（中間層） | Nickel (2 - 3 µm Ni) |
| インサート内のコンタクトホルダー要件 >20 N | Test passed |
| 同じ断面積の2本の導体、ソリッド | 0.14 mm² ... 0.5 mm² |
| 金属表面端子点（中間層） | Nickel (2 - 3 µm Ni) |
| 絶縁抵抗、隣接位置 | > 5 MΩ |
| 同じ断面積の2本の導体、フレキシブル | 0.14 mm² ... 0.75 mm² |
| 最小クリアランス値 - 非均質磁場（II/2） | 1.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 1.5 mm |
| 最小クリアランス値 - 非均質場（III/3） | 1.5 mm |
| 導体の接続方向とプラグイン方向 | 0 ° |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 0.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.14 mm² / solid / > 10 N |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 0.34 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 0.5 mm² |
製品説明
Direct plug-in block, nominal cross section: 1.5 mm2, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Sn, contact connection type: Pin, number of potentials: 2, number of rows: 1,
