ME 22,5-KIT-MSTBO-7035+4MSTBT4

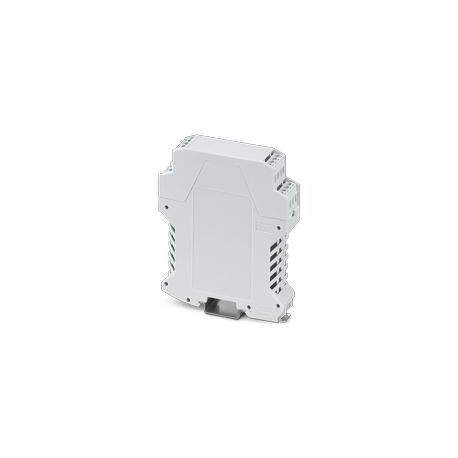

ME 22,5-KIT-MSTBO-7035+4MSTBT4 1343024 PHOENIX CONTACT Rail housing, for DIN rail mounting, top of closed ho..
$0.00米ドル
4603 在庫あり
主な仕様
:incl. 4 PCB connectors, 4-pos., screw connection, for 2.5 mm², nominal current: 12 A, 320 V
タイプ:for mounting on a DIN rail, closed upper housing part
色:light grey (7035)
深さ:113.65 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| incl. 4 PCB connectors, 4-pos., screw connection, for 2.5 mm², nominal current: 12 A, 320 V | |
| タイプ | for mounting on a DIN rail, closed upper housing part |
| 色 | light grey (7035) |
| 深さ | 113.65 mm |
| 幅 | 22.6 mm |
| 身長 | 99 mm |
| 一般的な | Please observe the assembly instructions available in the download area. |
| 住宅タイプ | DIN rail housing |
| 製品タイプ | Stackable housing set |
| 取り付けタイプ | DIN rail mounting |
| PCBの厚さ | 1.4 mm ... 1.8 mm |
| 住宅シリーズ | ME |
| 行数 | 2 |
| 製品ファミリー | ME 22,5 |
| ハウジング材質 | Polyamide |
| 接続方法 | Screw connection with tension sleeve |
| 取り付け位置 | Vertical (horizontal DIN rail) |
| 総PCB表面 | 7800 mm² |
| PCBマウントの種類 | Latching |
| 包装の種類 | packed in cardboard |
| 寸法図 | |
| ポジション数 | 16 |
| 外装の種類 | Carton |
| PCBホルダーの数 | 1 |
| 達成すべき最大IPコード | IP20 |
| 表面特性 | untreated |
| 最大ポジション数 | 16 (pitch: 5 mm) |
| 換気口あり | yes |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 105 °C (depending on power dissipation) |
| DINレールの上端からの深さ | 107 mm |
| 相対湿度（保管/輸送） | max. 80 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 55 °C |
製品説明
DIN rail housing, for mounting on a DIN rail, closed upper housing part, color: light grey (7035), width: 22.6 mm, height: 99 mm, depth: 113.65 mm, incl. 4 PCB connectors, 4-pos., screw connection, fo
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
