ME-IO 18,8 B/FE 10U TBUS 7035

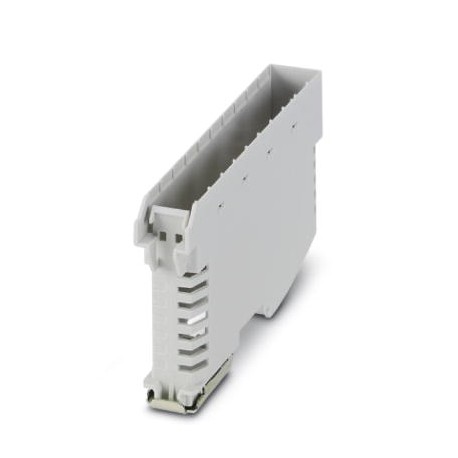

ME-IO 18,8 B/FE 10U TBUS 7035 2202507 PHOENIX CONTACT Mounting base housing
$0.00米ドル
3173 在庫あり
主な仕様
GTIN:4055626199214
注文キー:2202507
梱包単位:1
力（ショック）:20
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626199214 |
| 注文キー | 2202507 |
| 梱包単位 | 1 |
| 力（ショック） | 20 |
| 温度（衝撃） | 125 °C |
| 関税番号 | 85389099 |
| 仕様（ショック） | IEC 60695-10-2:2014-02 |
| テスト期間（ショック） | 1 h |
| （主要商業データ） | 32 (pitch: 5 mm) |
| 色（RAL）（寸法） | light gray (7035) |
| 仕様（PCBデータ） | IEC 60068-2-31:2008-05 |
| 落下高さ（PCBデータ） | 50 cm |
| タイプ（主要商業データ） | Lower part |
| （基準と規制） | No hazardous substances above threshold values |
| パルス波形（振動試験） | Semi-sinusoidal |
| 加速（振動試験） | 15g |
| 深さ [ d ] (アイテムのプロパティ) | 64.3 mm |
| ハウジング材質（寸法） | Polyamide |
| 幅 [ w ] (アイテムプロパティ) | 18.9 mm |
| 高さ [ h ] (アイテムのプロパティ) | 120.6 mm |
| 仕様（振動試験） | IEC 60068-2-27:2008-02 |
| 注文番号（主要商品データ） | 2202507 |
| 衝撃持続時間（振動試験） | 11 ms |
| 落下サイクル数（PCBデータ） | 50 |
| 試験方法（振動試験） | X-, Y- and Z-axis (pos. and neg.) |
| 住宅タイプ（主要商業データ） | Component housing |
| PCBの厚さ（周囲条件） | 1.4 mm ... 1.8 mm |
| 取り付けタイプ（主要商用データ） | DIN rail mounting |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 取り付け位置（周囲条件） | Vertical (horizontal DIN rail) |
| PCBマウントの種類（周囲条件） | Latching |
| PCBホルダーの数（周囲条件） | 1 |
| 取得可能な最大IPコード（主要商業データ） | IP20 |
| 周囲温度（組立）（材料データ） | -5 °C ... 100 °C |
| 最大ポジション数（主要商業データ） | 48 (pitch: 3.45 mm) |
| 周囲温度（動作）（材料データ） | -40 °C ... 105 °C (depending on power dissipation) |
| 振幅（機械的強度/タンブリングバレル） | 0.35 mm (10 - 60.1 Hz) |
| 記事の簡単な説明（主要商業データ） | Mounting base housing |
| 周波数（機械的強度/タンブリングバレル） | 10 - 150 - 10 Hz |
| 方向ごとの衝撃回数（振動試験） | 3 |
| 温度（熱安定性（ボールスラスト試験）） | 850 °C |
| スイープ速度（機械的強度/タンブリングバレル） | 1 octave/min |
| 加速（機械的強度/タンブリングバレル） | 5 g (60.1 - 150 Hz) |
| 仕様（耐熱性（ボールスラスト試験）） | IEC 60695-2-11:2014-02 |
| 換気口あり（主要商業データ） | yes |
| UL 94準拠の難燃性評価（寸法） | V0 |
| 仕様（機械的強度/タンブリングバレル） | IEC 60068-2-6:2007-12 |
| 相対湿度（保管・輸送）（材料データ） | 80 % |
| 試験方法（機械的強度/タンブリングバレル） | X-, Y- and Z-axis |
| 暴露時間（熱安定性（ボールスラスト試験）） | 30 s |
| 周囲温度（保管/輸送）（材料データ） | -40 °C ... 55 °C |
| DINレール上端からの奥行き[d]（アイテムプロパティ） | 57.7 mm |
| 軸ごとの試験時間（機械的強度/タンブリングバレル） | 2.5 h |
| UL 94準拠の難燃性評価（包装情報） | V0 |
| 仕様（火災リスク評価試験（グローワイヤー）） | VW PV 3.10.7:2005-02 |
| 包装の種類（ハウジングによる保護の程度（IPコード）） | packed in cardboard |
| 1パッケージあたりの個数（ハウジングの保護等級（IPコード）） | 10 |
| 外装の種類（ハウジングの保護等級（IPコード）） | Carton |
| 包装単位名（ハウジングの保護等級（IPコード）） | Pcs. |
| 仕様（塗料やワニスの塗布を妨げる物質の試験） | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 結果、保護等級、IPコード（塗料やワニスによるコーティングを妨げる物質の試験） | IP20 |
製品説明
Rail housing, Housing underside with metal pin, with ventilation slits, width: 18.9 mm, height: 120.6 mm, depth: 64.3 mm, colour: light grey (7035), cross bridge: Rail bus connector (optional), number
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
