ME MAX 17,5 SF G 2-2 KMGY

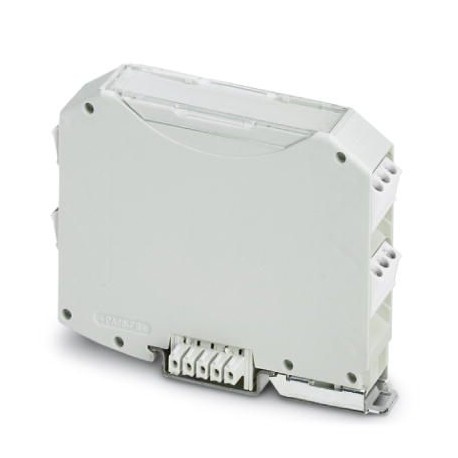

ME MAX 17,5 SF G 2-2 KMGY 2901369 PHOENIX CONTACT Electronic housing
$0.00米ドル
4985 在庫あり
主な仕様
GTIN:4046356178525
注文キー:2901369
カタログページ:Page 685 (C-1-2013)
梱包単位:10 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356178525 |
| 注文キー | 2901369 |
| カタログページ | Page 685 (C-1-2013) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85389099 |
| （主要商業データ） | 8 (pitch: 7.25 mm/7.5 mm) |
| 最小注文数量 | 10 pc |
| 色（RAL）（寸法） | light gray (7035) |
| タイプ（主要商業データ） | Ultra-flat design |
| 削減係数（PCBデータ） | 1 |
| （基準と規制） | No hazardous substances above threshold values |
| 実装位置（PCBデータ） | vertical |
| 深さ [ d ] (アイテムのプロパティ) | 70.4 mm |
| ハウジング材質（寸法） | Polyamide |
| 幅 [ w ] (アイテムプロパティ) | 17.5 mm |
| 周囲温度（PCBデータ） | 20 °C |
| 高さ [ h ] (アイテムのプロパティ) | 85 mm |
| 注文番号（主要商品データ） | 2901369 |
| 住宅タイプ（主要商業データ） | DIN rail housing |
| PCBの厚さ（周囲条件） | 1.4 mm ... 1.8 mm |
| 取り付けタイプ（主要商用データ） | DIN rail mounting |
| 1個あたりの重量（梱包を除く） | 26.600 g |
| 寸法図（アイテムプロパティ） | |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 取り付け位置（周囲条件） | Vertical (horizontal DIN rail) |
| レベル数（主要商業データ） | 2 |
| PCBマウントの種類（周囲条件） | Latching |
| 梱包の種類（一般情報） | packed in cardboard |
| 1パッケージあたりの個数（一般情報） | 10 |
| PCBホルダーの数（周囲条件） | 1 |
| 外装の種類（一般情報） | Carton |
| 取得可能な最大IPコード（主要商業データ） | IP20 |
| 周囲温度（組立）（材料データ） | -5 °C ... 100 °C |
| 最大ポジション数（主要商業データ） | 16 (pitch: 3.5 mm) |
| 周囲温度（動作）（材料データ） | -40 °C ... 105 °C (depending on power dissipation) |
| 記事の簡単な説明（主要商業データ） | Electronic housing |
| 名称梱包単位（一般情報） | Pcs. |
| 注記（消費電力、単一ハウジング、60℃） | Refer to the data sheet for the range in the download area. |
| 換気口あり（主要商業データ） | no |
| UL 94準拠の難燃性評価（寸法） | V0 |
| 相対湿度（保管・輸送）（材料データ） | 80 % |
| 周囲温度（保管/輸送）（材料データ） | -40 °C ... 55 °C |
| DINレール上端からの奥行き[d]（アイテムプロパティ） | 62.9 mm |
| 標準に準拠した接続（パッケージ情報） | CUL |
| 注記の種類（消費電力、60 °Cでの単一ハウジング） | Assembly instruction: |
| UL 94準拠の難燃性評価（包装情報） | V0 |
| 低減係数（消費電力、単一ハウジング、20℃） | 0.91 |
| 低減係数（消費電力、単一ハウジング、30℃） | 0.81 |
| 低減係数（消費電力、単一ハウジング、40℃） | 0.72 |
| 低減係数（消費電力、単一ハウジング、50℃） | 0.63 |
| 取り付け位置（消費電力、単一ハウジング、20℃） | vertical |
| 取り付け位置（消費電力、単一ハウジング、30℃） | vertical |
| 取り付け位置（消費電力、単一ハウジング、40℃） | vertical |
| 取り付け位置（消費電力、単一ハウジング、50℃） | vertical |
| 周囲温度（消費電力、単一ハウジング、20℃） | 30 °C |
| 周囲温度（消費電力、単一ハウジング、30℃） | 40 °C |
| 周囲温度（消費電力、単一ハウジング、40℃） | 50 °C |
| 周囲温度（消費電力、単一ハウジング50℃） | 60 °C |
製品説明
Rail housing, Full housing with metal pin, super-flat design, no vent slits, width: 17.6 mm, height: 85 mm, depth: 69.55 mm, color: light gray (7035), cross bridge: Rail bus connector (optional), numb
