在庫あり 注目商品
ME MAX 45 3-3 BK

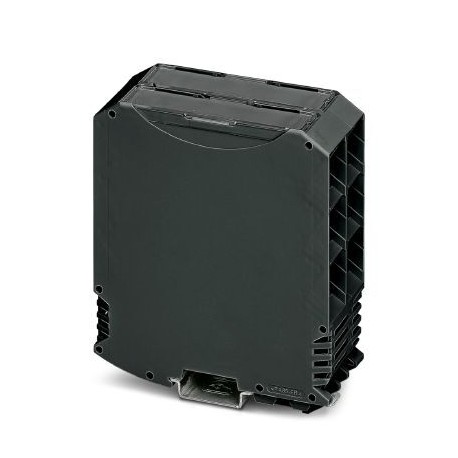

ME MAX 45 3-3 BK 1144178 PHOENIX CONTACT DIN rail housing, Complete housing with metal foot catch, tall desi..
$0.00米ドル
3022 在庫あり
主な仕様
GTIN:4063151131272
注文キー:1144178
（図面）:36 (pitch: 7.25 mm/7.5 mm)
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4063151131272 |
| 注文キー | 1144178 |
| （図面） | 36 (pitch: 7.25 mm/7.5 mm) |
| 梱包単位 | 1 |
| 注記（PCBデータ） | Material of contact pads for bus connector, galvanic gold (hard gold) |
| タイプ（図面） | Complete housing with metal foot catch, tall design |
| UNSPSC 11（ETIM） | 31261501 |
| ETIM 2.0（eCl@ss） | EC001031 |
| ETIM 3.0（eCl@ss） | EC001031 |
| ETIM 4.0（eCl@ss） | EC001031 |
| ETIM 5.0 (eCl@ss) | EC001031 |
| ETIM 6.0 (eCl@ss) | EC001031 |
| ETIM 7.0 (eCl@ss) | EC001031 |
| UNSPSC 13.2 (ETIM) | 31261501 |
| UNSPSC 18.0（ETIM） | 31261501 |
| UNSPSC 19.0 (ETIM) | 31261501 |
| UNSPSC 20.0（ETIM） | 31261501 |
| UNSPSC 21.0（ETIM） | 31261501 |
| UNSPSC 6.01（ETIM） | 31261501 |
| UNSPSC 12.01 (ETIM) | 31261501 |
| 関税番号 | 85389099 |
| 注文番号（図面） | 1144178 |
| UNSPSC 7.0901 (ETIM) | 31261501 |
| 住宅タイプ（図面） | DIN rail housing |
| ノートの種類（PCBデータ） | Recommendation |
| 色（RAL）（寸法） | black (9005) |
| 取付タイプ（図面） | DIN rail mounting |
| レベル数（図面） | 3 |
| 接続レベル（図面） | 3 (Both sides) |
| eCl@ss 4.0（分類） | 27180401 |
| eCl@ss 4.1 (分類) | 27180401 |
| eCl@ss 5.0 (分類) | 27180506 |
| eCl@ss 5.1 (分類) | 27180500 |
| eCl@ss 6.0 (分類) | 27180800 |
| eCl@ss 7.0 (分類) | 27182702 |
| eCl@ss 8.0 (分類) | 27182702 |
| eCl@ss 9.0 (分類) | 27182702 |
| 深さ [ d ] (アイテムのプロパティ) | 114.5 mm |
| ハウジング材質（寸法） | Polyamide |
| 幅 [ w ] (アイテムプロパティ) | 45 mm |
| 高さ [ h ] (アイテムのプロパティ) | 99 mm |
| 達成すべき最大IPコード（図面） | IP20 |
| 最大ポジション数（図面） | 60 (pitch: 3.5 mm) |
| 簡単な記事の説明（図面） | Electronic housing |
| 寸法図（アイテムプロパティ） | |
| 取り付け位置（周囲条件） | Vertical (horizontal DIN rail) |
| 梱包の種類（一般情報） | packed in cardboard |
| 換気口あり（図面） | yes |
| 1パッケージあたりの個数（一般情報） | 10 |
| PCBホルダーの数（周囲条件） | 2 |
| 外装の種類（一般情報） | Carton |
| 周囲温度（組立）（材料データ） | -5 °C ... 100 °C |
| 周囲温度（動作）（材料データ） | -40 °C ... 105 °C (depending on power dissipation) |
| 名称梱包単位（一般情報） | Pcs. |
| UL 94準拠の難燃性評価（寸法） | V0 |
| 相対湿度（保管・輸送）（材料データ） | 80 % |
| 周囲温度（保管/輸送）（材料データ） | -40 °C ... 55 °C |
| DINレール上端からの奥行き[d]（アイテムプロパティ） | 107 mm |
| UL 94準拠の難燃性評価（包装情報） | V0 |
製品説明
Rail housing, Full housing with metal pin, high design, with ventilation slits, width: 45.2 mm, height: 99 mm, depth: 113.65 mm, color: black (9005), cross bridge: Rail bus connector (optional), numbe
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawing
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
