MINI-DC-UPS/12DC/4

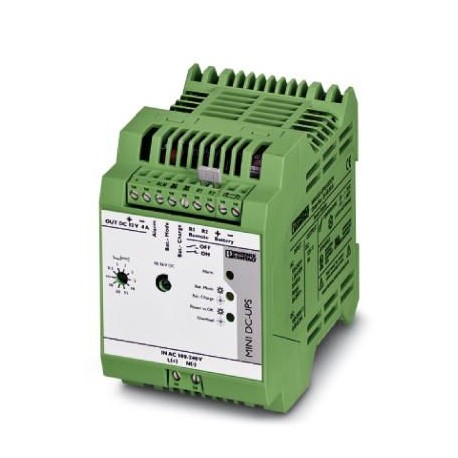

MINI-DC-UPS/12DC/4 2866598 PHOENIX CONTACT Uninterruptible power supply
$0.00米ドル
4501 在庫あり
主な仕様
GTIN:4046356418522
注文キー:2866598
カタログページ:Page 301 (C-4-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356418522 |
| 注文キー | 2866598 |
| カタログページ | Page 301 (C-4-2017) |
| 梱包単位 | 1 pc |
| （出力データ） | |
| 原産国 | CN (China) |
| 関税番号 | 85371091 |
| （周囲条件） | 1.35 A (120 V AC) |
| ディレーティング（入力データ） | 60 °C ... 70 °C (2.5%/K) |
| ねじ山（一般） | M3 |
| 効率（入力データ） | > 82 % |
| 正味重量（出力データ） | 0.45 kg |
| ストリップ長さ（一般） | 8 mm |
| 気候区分（寸法） | 3K3 (in acc. with EN 60721) |
| 接続方法（一般） | Pluggable COMBICON screw connections |
| 深さ（主要な商業データ） | 107 mm |
| IQテクノロジー（出力データ） | no |
| 記憶媒体（出力データ） | External, rechargeable battery 1.6 Ah / 2.6 Ah |
| 幅（主要商業データ） | 67.5 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 99 mm |
| 残差リップル（入力データ） | < 50 mVPP |
| 制御偏差（入力データ） | < 1 % (change in load, static 10 % ... 90 %) |
| 保護クラス（出力データ） | II (in closed control cabinet) |
| 取り付け位置（出力データ） | horizontal DIN rail NS 35, EN 60715 |
| （シグナリング用の接続データ） | 15 Hz ... 150 Hz, 2.3g, 90 min. |
| バッファ時間（周囲条件） | Can be set to: 0.5 min; 1 min; 2 min; 3 min; 5 min; 10 min; 15 min; 20 min; 30 min; permanent |
| 汚染度（寸法） | 2 |
| フィードバック抵抗（入力データ） | 35 V DC |
| 保護等級（寸法） | IP20 |
| 最大容量負荷（入力データ） | unlimited |
| 出力電流制限（入力データ） | max. 7 A |
| アセンブリ命令（出力データ） | alignable: horizontally 0 mm, vertically 50 mm |
| 並列接続（入力データ） | No |
| 公称出力電圧（入力データ） | 12 V DC |
| 主電源バッファリング（周囲条件） | see diagram |
| 1個あたりの重量（梱包を除く） | 491.200 g |
| ねじ山（接続データ、入力） | M3 |
| ショック（シグナリング用の接続データ） | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 25; |
| ねじ山（接続データ、出力） | M3 |
| 保護回路（周囲条件） | Varistor |
| 電圧（信号用の接続データ） | 10 V |
| コメント（シグナリング用の接続データ） | Criterion B |
| 消費電流（周囲条件） | 0.65 A (230 V AC) |
| MTBF（IEC 61709、SN 29500）（出力データ） | |
| 公称出力電流（IN）（入力データ） | 4 A |
| 定格負荷時の最大電力損失（入力データ） | 10.5 W |
| ストリップ長さ（接続データ、入力） | 8 mm |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 接続方法（接続データ、入力） | Pluggable COMBICON screw connections |
| 標準的な応答時間（周囲条件） | 100 ms |
| AC入力電圧範囲（周囲条件） | 85 V AC ... 264 V AC |
| 入力ヒューズ内蔵（周囲条件） | 3.15 A (slow-blow, internal) |
| 入力電圧範囲 DC (周囲条件) | 100 V DC ... 350 V DC (UL508: 100...250 V DC) |
| 力率（cos phi）（周囲条件） | approx. 0.5 |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| UL承認（信号用接続データ） | UL Listed UL 508 |
| 絶縁電圧入出力（出力データ） | 4 kV (type test) |
| ノイズ放出（信号用接続データ） | EN 55011 (EN 55022) |
| ノイズ耐性（シグナリング用接続データ） | EN 61000-6-2:2005 |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 周波数範囲（シグナリング用接続データ） | 10 kHz ... 80 MHz |
| 公称入力電圧範囲（周囲条件） | 100 V AC ... 240 V AC |
| バッテリー動作時の消費電力（入力データ） | 2.9 W |
| 接触放電（信号用接続データ） | 6 kV |
| 突入電流制限/I²t（周囲条件） | < 1.1 A2s |
| ピークスイッチング電圧公称負荷（入力データ） | < 100 mVPP |
| 鉄道アプリケーション（信号用接続データ） | EN 50121-4 |
| テストフィールド強度（シグナリング用の接続データ） | 10 V/m |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 低電圧指令（信号用接続データ） | Conformance with LV directive 2006/95/EC |
| 規格・規制（シグナリング用接続データ） | EN 61000-4-11 |
| 振動（操作）（信号用接続データ） | < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) |
| 出力電圧（USet）の設定範囲（入力データ） | 10 V DC ... 16 V DC (AC input voltage available, AC input voltage not available: Output voltage depending on the battery voltage: 13.6 V DC ... 9.6 V DC) |
| 導体断面積AWG最大（接続データ、入力） | 12 |
| 導体断面積AWG最小（接続データ、入力） | 24 |
| 標準 - 安全な分離（シグナリング用の接続データ） | DIN VDE 0100-410 |
| 導体断面積AWG最大（接続データ、出力） | 12 |
| 導体断面積AWG最小（接続データ、出力） | 24 |
| 導体断面積（実線最大）（接続データ、入力） | 2.5 mm² |
| 導体断面積（最小）（接続データ、入力） | 0.2 mm² |
| 最大許容相対湿度（動作時）（寸法） | 95 % (at 25 °C, non-condensing) |
| 無負荷状態での最大消費電力（入力データ） | 3.8 W |
| 導体断面積（最大実線）（接続データ、出力） | 2.5 mm² |
| 導体断面積（最小）（接続データ、出力） | 0.2 mm² |
| 規格 - 電気安全（信号用接続データ） | EN 60950-1/VDE 0805 (SELV) |
| 電磁両立性（信号用接続データ） | Conformance with EMC Directive 2014/30/EU |
| 内部サージ電圧に対するサージ保護（入力データ） | < 35 V DC |
| 導体断面積最大フレキシブル（接続データ、入力） | 2.5 mm² |
| 導体断面積の最小値（接続データ、入力） | 0.2 mm² |
| 導体断面積最大フレキシブル（接続データ、出力） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（接続データ、出力） | 0.2 mm² |
| 標準に準拠した接続（シグナリング用の接続データ） | CUL |
| 標準 - 安全超低電圧（信号用接続データ） | EN 60950-1 (SELV) |
| 規格 – 衝撃電流に対する保護、電気機器の保護分離の基本要件（信号用接続データ） | EN 50178 |
| 規格 – 電力設備で使用する電子機器および電力設備へのその組立て（信号用接続データ） | EN 50178/VDE 0160 (PELV) |
製品説明
Uninterruptible power supply with integrated power supply, 4 A, in combination with MINI-BAT/12/DC 1.6 Ah or 2.6 Ah
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
