MINI MCR-2-POT-UI-PT

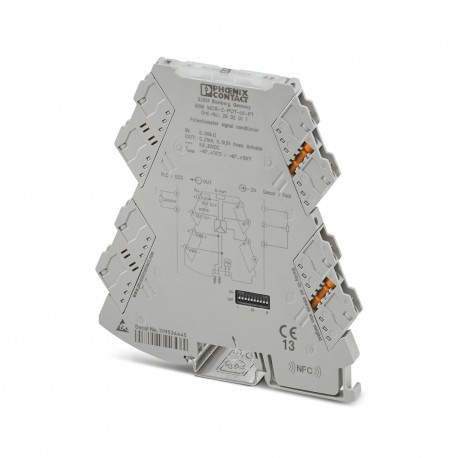

MINI MCR-2-POT-UI-PT 2902017 PHOENIX CONTACT Resistance/potiposition transducer
$0.00米ドル
4638 在庫あり
主な仕様
:Software
EMC:A
注記:When being exposed to interference, there may be minimal deviations.
色:gray (RAL 7042)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Software | |
| EMC | A |
| 注記 | When being exposed to interference, there may be minimal deviations. |
| 色 | gray (RAL 7042) |
| 深さ | 119.2 mm |
| 幅 | 6.2 mm |
| 身長 | 109.81 mm |
| リップル | < 20 mVPP |
| 高度 | ≤ 2000 m |
| コメント | Safety measures must be taken to prevent electrostatic discharge. |
| EMCノート | EMC: class A product, see manufacturer's declaration in the download area |
| 湿度 | B |
| 囲い | Required protection according to the Rules shall be provided upon installation on board |
| 振動 | A |
| 絶縁 | Reinforced insulation according to IEC/EN 61010-1 |
| 証明書 | CE-compliant |
| 指定 | Electromagnetic RF field |
| 温度 | B |
| 製品タイプ | Potiposition transducer |
| 試験電圧 | 3 kV AC (50 Hz, 60 s) |
| 組み立てノート | The DIN rail connector can be used for bridging the supply voltage. It can be snapped onto a 35 mm EN 60715 DIN rail. |
| 構成 | DIP switches |
| 取り付けタイプ | DIN rail mounting |
| 識別 | II 3 G Ex ec IIC T4 Gc |
| 騒音放出 | EN 61000-6-4 |
| ノイズ耐性 | EN 61000-6-2 |
| 製品ファミリー | MINI Analog Pro |
| チャンネル数 | 1 |
| 記事の改訂 | 14 |
| エラー表示 | Red LED |
| ハウジング材質 | PBT |
| 無負荷電圧 | < 17.5 V |
| 入力数 | 1 |
| 汚染度 | 2 |
| 抵抗範囲 | 0 Ω ... 100 Ω |
| 剥ぎ取り長さ | 10 mm |
| 接続方法 | Push-in connection |
| 取り付け位置 | any |
| 出力数 | 1 |
| 消費電力 | ≤ 850 mW (at IOUT= 20 mA, 9.6 V DC, 600 Ω load) |
| 保護回路 | Transient protection |
| 保護の程度 | IP20 (not assessed by UL) |
| 電気的絶縁 | 3-way isolation |
| 過電圧カテゴリー | II |
| 供給電圧範囲 | 9.6 V DC ... 30 V DC (The DIN rail connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, item no. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail in accordance with EN 60715) |
| 電流出力信号 | 0 mA ... 20 mA (via DIP switch) |
| 設置後（EPL） | Gc |
| 短絡電流 | < 31.5 mA |
| 規格・規制 | EN 61000-4-2 |
| 電圧出力信号 | 1 V ... 5 V (via DIP switch) |
| 公称電源電圧 | 24 V DC |
| 利用可能な入力ソース | 3-wire potentiometer |
| ステップ応答（0～99％） | < 60 ms |
| 定格絶縁電圧 | 300 Vrms |
| 動作電圧表示 | Green LED |
| 最大電流出力信号 | 24.6 mA |
| 最大電圧出力信号 | 12.3 V |
| 最大伝送エラー | < 0.1 % (R < 240 Ω = < 0,2 %) |
| 導体断面積 AWG | 24 ... 12 (flexible) |
| 標準消費電流 | 33 mA (24 V DC) |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² (with ferrule) |
| 電磁両立性 | Conformance with EMC directive |
| 解像度、出力（電流） | 2 µA |
| 解像度、出力（電圧） | 1 mV |
| 周囲温度（動作） | -40 °C ... 70 °C |
| 負荷/出力負荷電流出力 | ≤ 600 Ω (20 mA) |
| 負荷/出力負荷電圧出力 | ≥ 10 kΩ |
| 最大温度係数 | 0.01 %/K |
| 導体断面積が柔軟 | 0.14 mm² ... 2.5 mm² |
| 許容湿度（動作） | 5 % ... 95 % (non-condensing) |
| 温度係数（標準） | 0.01 %/K |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| センサーエラー発生時の動作 | configurable |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 2 |
| 測定範囲最終値からの典型的な偏差 | 0.2 % |
製品説明
Configurable potentiometer position converter with plug-in connection technology for connecting potentiometers from 0 Ω ... 100 Ω at 0 kΩ ... 100 kΩ. Configurable via DIP switch or software. Push-in c
