MINI MCR-2-RPS-2I-2I-OLP-PT

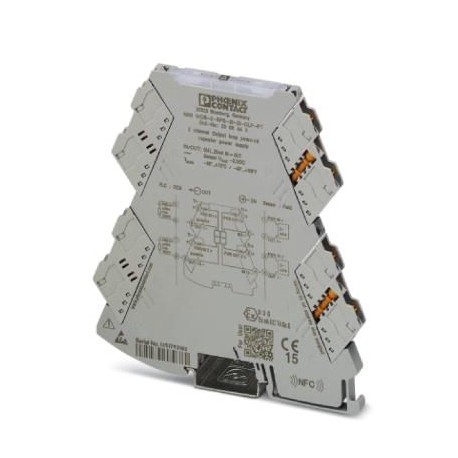

MINI MCR-2-RPS-2I-2I-OLP-PT 2906449 PHOENIX CONTACT Loop-powered isolators
$0.00米ドル
3554 在庫あり
主な仕様
GTIN:4055626077956
注記:Made to Order (non-returnable)
注文キー:2906449
（一般的な）:Class I, Zone 2, Group IIC T6
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626077956 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2906449 |
| （一般的な） | Class I, Zone 2, Group IIC T6 |
| 深さ（注） | 120.5 mm |
| GL（一般） | GL applied for |
| 梱包単位 | 1 pc |
| 幅（注） | 6.2 mm |
| （入力データ） | 4 mA ... 20 mA |
| 高さ（注） | 110.5 mm |
| ATEX（一般） | II 3 G Ex nA IIC T4 Gc X |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Zone 2, Group IIC T6 |
| 関税番号 | 85437090 |
| GL（接続データ） | GL applied for |
| （周囲条件） | 4 mA ... 20 mA |
| 適合性（一般） | CE-compliant |
| ATEX（接続データ） | II 3 G Ex nA IIC T4 Gc X |
| 色（接続データ） | gray |
| 騒音放出（一般） | EN 61000-6-4 |
| 出力名（入力データ） | Current output |
| UL、米国/カナダ（一般） | UL 508 Listed |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant |
| 電気絶縁（一般） | Reinforced insulation in accordance with IEC 61010-1 |
| 出力数（入力データ） | 2 |
| 消費電力（出力データ） | 600 mW (25 mA) |
| ストリップ長さ（電源） | 10 mm |
| 接続方法（電源） | Push-in connection |
| 最大出力電圧（入力データ） | 30 V |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| UL、米国/カナダ（接続データ） | UL 508 Listed |
| チャンネル数（接続データ） | 2 |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA |
| ハウジング材質（接続データ） | PBT |
| 伝送挙動（入力データ） | 1:1 to input signal |
| 電圧出力信号（入力データ） | 5 V ... 30 V |
| 取り付け位置（接続データ） | any |
| 公称電源電圧（出力データ） | no separate supply voltage necessary |
| 1個あたりの重量（梱包を除く） | 107.900 g |
| 汚染度（接続データ） | 2 |
| 入力数（周囲条件） | 2 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | no |
| 電気的絶縁（接続データ） | Reinforced insulation in accordance with IEC 61010-1 |
| 過電圧カテゴリー（接続データ） | II |
| 電磁両立性（一般） | Conformance with EMC directive |
| 限界周波数（3 dB）（接続データ） | 100 Hz |
| 電圧損失（周囲条件） | 5 V |
| 現在の入力信号（周囲条件） | 0 mA ... 20 mA |
| 定格絶縁電圧（接続データ） | 300 V (effective) |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C |
| 負荷/出力負荷電流出力（入力データ） | 600 Ω |
| 最大伝送エラー（接続データ） | ≤ 0.1 % (At 5 V) |
| 入力の説明（周囲条件） | Current input |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 設定可能/プログラム可能（周囲条件） | no |
| テスト電圧チャンネル/チャンネル（接続データ） | 3 kV (50 Hz, 1 min.) |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 送信機電源電圧（周囲条件） | UA- 5 V |
| 最大温度係数（接続データ） | ≤ 0.001 %/K |
| テスト電圧、入力/出力/電源（接続データ） | 3 kV (50 Hz, 1 min.) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.14 mm² |
| 最大AWG導体断面積、フレキシブル（電源） | 12 |
| 最小AWG導体断面積、フレキシブル（電源） | 24 |
| 鉄道車両の防火（DIN EN 45545-2）R22（一般） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（一般） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（一般） | HL 1 - HL 2 |
| 入力電圧に応じた追加誤差（接続データ） | (UA- 5 V) x 0.06 % |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 2 |
| 単一導体/端子点、ソリッド、フェルール付き、最大（電源） | 2.5 mm² |
| 単線/端子点、ソリッド、フェルール付き、最小（電源） | 0.14 mm² |
| 単一導体/端子点、ソリッド、フェルールなし、最大（電源） | 2.5 mm² |
| 単線/端子点、単線、フェルールなし、最小（電源） | 0.14 mm² |
製品説明
Two-way splitter powered by output loop with plug-in connection technology for galvanic separation of analogue signals. Input signal = output signal: 0(4)mA ... 20 mA. Push-in connection technique.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
