MINI MCR-2-RTD-UI-PT

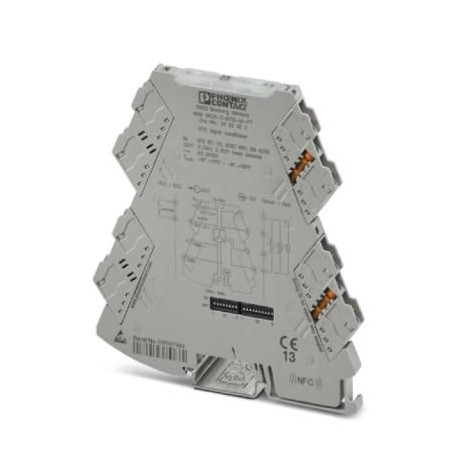

MINI MCR-2-RTD-UI-PT 2902052 PHOENIX CONTACT Resistance thermometer measuring transducer
$0.00米ドル
3128 在庫あり
主な仕様
GTIN:4046356652094
注記:Made to Order (non-returnable)
注文キー:2902052
（EMCデータ）:Class I, Zone 2, Group IIC T6
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356652094 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2902052 |
| （EMCデータ） | Class I, Zone 2, Group IIC T6 |
| カタログページ | Page 80 (C-5-2017) |
| 深さ（注） | 120.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 6.2 mm |
| （入力データ） | < 10 mVrms(at 600 Ω) |
| 高さ（注） | 110.5 mm |
| （出力データ） | 63 mA (12 V DC) |
| ATEX（EMCデータ） | II 3 G Ex nA IIC T4 Gc X |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Zone 2, Group IIC T6 |
| リップル（入力データ） | < 10 mVrms |
| 関税番号 | 85437090 |
| 指定（一般） | Conducted interferences |
| ATEX（接続データ） | II 3 G Ex nA IIC T4 Gc X |
| 適合性（EMCデータ） | CE-compliant |
| 指定（EMCデータ） | Conducted interferences |
| 騒音放出（EMCデータ） | EN 61000-6-4 |
| UL、米国/カナダ（EMCデータ） | UL 508 Listed |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant |
| 出力数（入力データ） | 1 |
| 電気的絶縁（EMCデータ） | Reinforced insulation in accordance with IEC 61010-1 |
| 消費電力（出力データ） | ≤ 850 mW (at IOUT= 20 mA, 9.6 V DC, 600 Ω load) |
| 規格・規制（一般） | EN 61000-4-6 |
| ストリップ長さ（電源） | 10 mm |
| 接続方法（電源） | Push-in connection |
| 最大出力電流（入力データ） | 24.6 mA |
| 最大出力電圧（入力データ） | approx. 12.3 V |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| 規格/規制（EMCデータ） | EN 61000-4-6 |
| UL、米国/カナダ（接続データ） | UL 508 Listed |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA (via DIP switch) |
| ハウジング材質（接続データ） | PBT |
| 短絡電流（入力データ） | < 31.5 mA |
| 供給電圧範囲（出力データ） | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| 電圧出力信号（入力データ） | 0 V ... 5 V (via DIP switch) |
| 取り付け位置（接続データ） | any |
| 保護回路（接続データ） | Transient protection |
| 1個あたりの重量（梱包を除く） | 110.000 g |
| 汚染度（接続データ） | 2 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | Yes |
| 電気的絶縁（接続データ） | Reinforced insulation in accordance with IEC 61010-1 |
| 過電圧カテゴリー（接続データ） | II |
| 組み立て説明書（接続データ） | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| 電磁両立性（EMCデータ） | Conformance with EMC directive |
| センサー入力電流（周囲条件） | approx. 200 µA |
| 標準消費電流（出力データ） | 32 mA (24 V DC) |
| 接続技術（周囲条件） | 2, 3, 4-wire |
| 定格絶縁電圧（接続データ） | 300 V (effective) |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C |
| 負荷/出力負荷電流出力（入力データ） | ≤ 600 Ω (at 20 mA) |
| 負荷/出力負荷電圧出力（入力データ） | ≥ 10 kΩ |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 設定可能/プログラム可能（周囲条件） | Yes |
| 分類証明書（接続データ） | DNV GL 14445-15HH |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 温度測定範囲（周囲条件） | -200 °C ... 850 °C (Range depends on sensor type, range can be set freely via software or in increments from -150°C to 850°C via DIP switches) |
| 最大温度係数（接続データ） | 0.01 %/K |
| テスト電圧、入力/出力/電源（接続データ） | 3 kV (50 Hz, 1 min.) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.14 mm² |
| 線形抵抗測定範囲（周囲条件） | 0 Ω ... 4000 Ω (Minimum measuring span: 10% of the selected measuring range) |
| 使用可能なセンサーの種類（RTD）（周囲条件） | Pt, Ni, Cu sensors |
| 最大AWG導体断面積、フレキシブル（電源） | 12 |
| 最小AWG導体断面積、フレキシブル（電源） | 24 |
| 伝送エラー抵抗温度計（接続データ） | 0.1 % * 350 K / set measuring range; 0.1 % > 350 K (Pt/Ni) |
| 伝送エラー抵抗型センサー（接続データ） | 2 Ω |
| 測定範囲最終値からの典型的な偏差（一般） | 0.07 % |
| 鉄道車両の防火（DIN EN 45545-2）R22（EMCデータ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（EMCデータ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（EMCデータ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 2 |
| 単一導体/端子点、ソリッド、フェルール付き、最大（電源） | 2.5 mm² |
| 単線/端子点、ソリッド、フェルール付き、最小（電源） | 0.14 mm² |
| 単一導体/端子点、ソリッド、フェルールなし、最大（電源） | 2.5 mm² |
| 単線/端子点、単線、フェルールなし、最小（電源） | 0.14 mm² |
製品説明
Configurable temperature converter with plug-in connection technology for the connection of 2, 3, 4 conductor resistance heaters and transmitters. Configurable via DIP switch or software. Push-in conn
