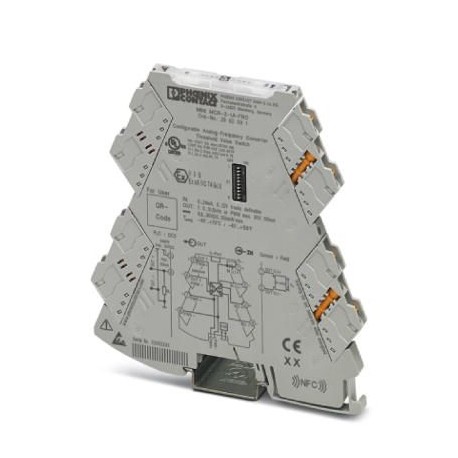

| パラメータ | 価値 |
|---|---|
| GTIN | 4046356652032 |
| 注文キー | 2902031 |
| (一般的な) | Class I, Zone 2, Group IIC T6 |
| カタログページ | Page 86 (C-5-2017) |
| 深さ(注) | 120.5 mm |
| 梱包単位 | 1 pc |
| 幅(注) | 6.2 mm |
| 高さ(注) | 110.5 mm |
| ATEX(一般) | II 3 G Ex nA IIC T4 Gc X |
| 原産国 | DE (Germany) |
| (接続データ) | Class I, Zone 2, Group IIC T6 |
| (スイッチング出力) | 13.5 mA (24 V DC) |
| 関税番号 | 85437090 |
| DNV GL-EMC(一般) | A |
| (周囲条件) | 0 mA ... 24 mA (can be set via software) |
| 適合性(一般) | CE-compliant |
| ATEX(接続データ) | II 3 G Ex nA IIC T4 Gc X |
| 色(接続データ) | gray |
| 騒音放出(一般) | EN 61000-6-4 |
| UL、米国/カナダ(一般) | UL 508 Listed |
| DNV GL-湿度(一般) | B |
| 出力名(出力データ) | Switching output |
| 連絡先の種類(出力データ) | 1 N/O contact |
| DNV GL-エンクロージャ(一般) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-振動(一般) | A |
| ネジ山(電源) | M3 |
| (基準および規制) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| DNV GL-温度(一般) | B |
| 適合性(接続データ) | CE-compliant |
| 電気絶縁(一般) | Reinforced insulation in accordance with IEC 61010-1 |
| 出力数(入力データ) | 1 |
| 出力数(出力データ) | 1 |
| ストリップ長さ(電源) | 10 mm |
| 接続方法(電源) | Screw connection |
| 騒音放出(接続データ) | EN 61000-6-4 |
| ノイズ耐性(接続データ) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| UL、米国/カナダ(接続データ) | UL 508 Listed |
| チャンネル数(接続データ) | 1 |
| ハウジング材質(接続データ) | PBT |
| 取り付け位置(接続データ) | any |
| 最大スイッチング電流(出力データ) | 100 mA (at 30 V) |
| 最小スイッチング電流(出力データ) | 100 µA |
| 消費電力(スイッチング出力) | ≤ 350 mW (9.6 V DC) |
| 1個あたりの重量(梱包を除く) | 126.500 g |
| 汚染度(接続データ) | 2 |
| 入力数(周囲条件) | 1 |
| 中国RoHS(規格と規制) | Environmentally Friendly Use Period = 50 |
| 電気的絶縁(接続データ) | Reinforced insulation in accordance with IEC 61010-1 |
| 過電圧カテゴリー(接続データ) | II |
| REACh SVHC(基準と規制) | Lead 7439-92-1 |
| 組み立て説明書(接続データ) | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| 電磁両立性(一般) | Conformance with EMC directive |
| 最大入力電流(周囲条件) | 24 mA |
| 最大スイッチング電圧(出力データ) | 30 V DC |
| 最小スイッチング電圧(出力データ) | 1 V |
| 供給電圧範囲(スイッチング出力) | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| 最大入力電圧(周囲条件) | 12 V |
| 現在の入力信号(周囲条件) | 0 mA ... 20 mA (via DIP switch) |
| 公称電源電圧(スイッチング出力) | 24 V DC |
| 電圧入力信号(周囲条件) | 0 V ... 10 V (via DIP switch) |
| 定格絶縁電圧(接続データ) | 300 V (effective) |
| 周囲温度(動作)(寸法) | -40 °C ... 70 °C |
| 利用制限(主要商業データ) | EMC: class A product, see manufacturer's declaration in the download area |
| 設定可能/プログラム可能(周囲条件) | Yes |
| 標準消費電流(スイッチング出力) | 27 mA (12 V DC) |
| 分類証明書(接続データ) | DNV GL TAA000021E |
| 電磁両立性(接続データ) | Conformance with EMC directive |
| 最大温度係数(接続データ) | < 0.01 %/K |
| 温度係数、標準(接続データ) | 0.01 %/K |
| 入力抵抗電流入力(周囲条件) | approx. 50 Ω (+ 0.7 V for test diode) |
| テスト電圧、入力/出力/電源(接続データ) | 3 kV (50 Hz, 1 min.) |
| 周囲温度(保管/輸送)(寸法) | -40 °C ... 85 °C |
| 導体断面積最大可とう性(電源) | 1.5 mm² |
| 導体断面積(最小)(電源) | 0.2 mm² |
| 電圧入力の入力抵抗(周囲条件) | > 120 kΩ |
| 最大AWG導体断面積、フレキシブル(電源) | 12 |
| 最小AWG導体断面積、フレキシブル(電源) | 24 |
| 鉄道車両の防火(DIN EN 45545-2)R22(一般) | HL 1 - HL 2 |
| 鉄道車両の防火(DIN EN 45545-2)R23(一般) | HL 1 - HL 2 |
| 鉄道車両の防火(DIN EN 45545-2)R24(一般) | HL 1 - HL 2 |
| 鉄道車両の防火(DIN EN 45545-2)R22(接続データ) | HL 1 - HL 2 |
| 鉄道車両の防火(DIN EN 45545-2)R23(接続データ) | HL 1 - HL 2 |
| 鉄道車両の防火(DIN EN 45545-2)R24(接続データ) | HL 1 - HL 2 |
| 単一導体/端子点、ソリッド、フェルール付き、最大(電源) | 1.5 mm² |
| 単線/端子点、ソリッド、フェルール付き、最小(電源) | 0.2 mm² |
| 単一導体/端子点、ソリッド、フェルールなし、最大(電源) | 2.5 mm² |
| 単線/端子点、単線、フェルールなし、最小(電源) | 0.2 mm² |
