MINI MCR-EX-IDS-I-I

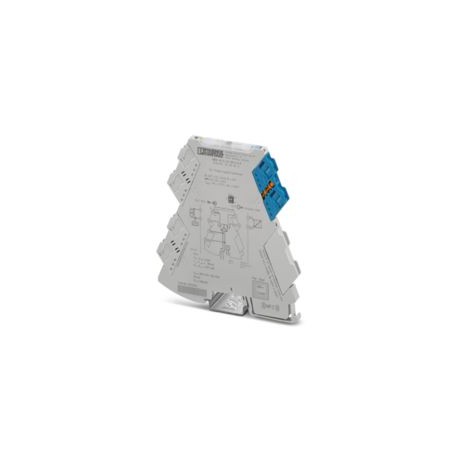

MCR-EX-IDS-I-I 2908805 PHOENIX CONTACT MINI Analog Signal Conditioner SIL 2
$416.36米ドル
58 在庫あり
主な仕様
:4 mA ... 20 mA (SIL)
注記:Single-channel
色:gray (RAL 7042)
深さ:119.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 4 mA ... 20 mA (SIL) | |
| 注記 | Single-channel |
| 色 | gray (RAL 7042) |
| 深さ | 119.2 mm |
| 幅 | 6.2 mm |
| 身長 | 109.81 mm |
| 絶縁 | Double/reinforced insulation |
| 証明書 | CE-compliant |
| 高さの範囲 | > 2000 m ... 3000 m |
| 製品タイプ | Output signal conditioner |
| ねじ山 | M3 |
| 試験電圧 | 2.5 kV AC (50 Hz, 60 s) |
| 電圧降下 | < 3.5 V DC (20 mA) |
| 構成 | DIP switches |
| 入力電流 | ≤ 30 mA |
| 取り付けタイプ | DIN rail mounting |
| 出力リップル | 20 mV (rms) |
| 識別 | II (1) G [Ex ia Ga] IIC |
| 騒音放出 | EN 61000-6-4 |
| ノイズ耐性 | EN 61000-6-2 |
| 製品ファミリー | MINI Analog Pro |
| ステータス表示 | Green LED (supply voltage) |
| 記事の改訂 | 03 |
| ハウジング材質 | PBT |
| 無負荷電圧 | ≤ 27 V DC |
| 入力数 | 1 |
| 汚染度 | 2 (≤ 5000 m) |
| 剥ぎ取り長さ | 10 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| 出力数 | 1 |
| 消費電力 | ≤ 1.2 W |
| ショック（操作） | 15g (DIN EN 60068-2-27) |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 出力の説明 | intrinsically safe |
| Ex i 回路 (EPL) | Ga |
| サポートされているプロトコル | HART-transparent |
| 短絡防止 | yes |
| 現在の入力信号 | 0 mA ... 20 mA |
| 回線障害検出 | > 10 kΩ (Line break) |
| 最大出力 Po | 647 mW |
| 過電圧カテゴリー | II (≤ 5000 m) |
| 供給電圧範囲 | 19.2 V DC ... 30 V DC |
| 電流出力信号 | 0 mA ... 20 mA |
| 設置後（EPL） | Gc |
| 低電圧指令 | Conformance with Low Voltage Directive |
| 規格・規制 | IEC/EN 61010-1 |
| 振動（操作） | 5g (DIN EN 60068-2-6) |
| 最大出力電流 Io | 98 mA |
| 最大出力電圧 Uo | 26.4 V |
| 公称電源電圧 | 24 V DC |
| ステップ応答（10～90%） | ≤ 10 ms |
| 定格絶縁電圧 | 300 Vrms |
| 最大伝送エラー | 0.1 % |
| 導体断面積 AWG | 24 ... 12 (flexible) |
| 最大内部インダクタンス Li | negligible |
| 最大内部容量 Ci | 7 nF |
| 信号伝達挙動 | In = Out |
| 導体断面積は剛性 | 0.2 mm² ... 1.5 mm² (with ferrule) |
| 電磁両立性 | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| 周囲温度（動作） | -40 °C ... 70 °C (Any mounting position) |
| 負荷/出力負荷電流出力 | ≤ 700 Ω (20 mA) |
| 最大温度係数 | ≤ 0.01 % |
| 導体断面積が柔軟 | 0.14 mm² ... 2.5 mm² |
| 許容湿度（動作） | 5 % ... 95 % (at 25 °C, non-condensing) |
| 安全関連最大電圧 Um | 253 V AC |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| IIC（混合回路）：最大外部誘導性 Lo/最大外部容量 Co | 1.4 mH / 42 nF, 1 mH / 49 nF, 500 µH / 66 nF, 200 µH / 89 nF |
| IIC（単純回路）：最大外部誘導性 Lo/最大外部容量 Co | 2 mH / 89 nF |
| IIA/I（混合回路）：最大外部インダクタンスLo/最大外部容量Co | 10 mH / 493 nF, 1 mH / 553 nF, 500 µH / 653 nF, 200 µH / 833 nF, 100 µH / 993 nF |
| IIA/I（単純回路）：最大外部誘導性Lo/最大外部容量Co | 10 mH / 2.48 µF |
| IIB/III（混合回路）：最大外部インダクタンスLo/最大外部容量Co | 4 mH / 303 nF, 1 mH / 383 nF, 500 µH / 463 nF, 200 µH / 613 nF, 100 µH / 733 nF |
| IIB/III（単純回路）：最大外部誘導性Lo/最大外部容量Co | 4 mH / 730 nF |
製品説明
Ex i-Output signal conditioner for isolating and transmitting 0 mA / 4 mA ... 20 mA signals from the controller to an intrinsically safe load in the Ex area. HART-transparent, no-load voltage: 27 V DC
