MINI MCR-SL-2CP-I-I-SP

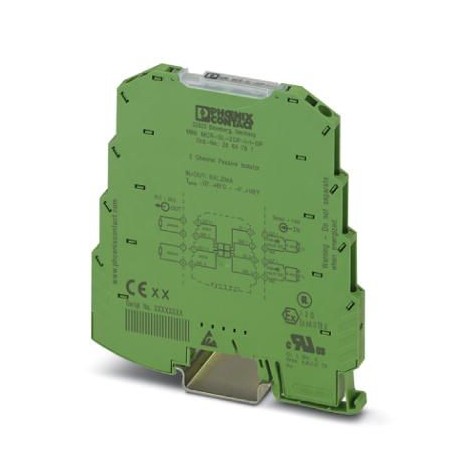

MINI MCR-SL-2CP-I-I-SP 2864781 PHOENIX CONTACT Loop-powered isolators
$0.00米ドル
3100 在庫あり
主な仕様
GTIN:4017918974961
注記:Made to Order (non-returnable)
注文キー:2864781
（EMCデータ）:Class I, Div. 2, Groups A, B, C, D
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918974961 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2864781 |
| （EMCデータ） | Class I, Div. 2, Groups A, B, C, D |
| カタログページ | Page 101 (C-7-2015) |
| 梱包単位 | 1 pc |
| （入力データ） | 4 mA ... 20 mA |
| GL（EMCデータ） | GL EMC 2 D |
| ATEX（EMCデータ） | II 3 G Ex nA II T6 X |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Div. 2, Groups A, B, C, D |
| リップル（入力データ） | < 10 mVrms(at 600 Ω) |
| 関税番号 | 85437090 |
| GL（接続データ） | GL EMC 2 D |
| （周囲条件） | 4 mA ... 20 mA |
| 指定（一般） | Conducted interferences |
| ATEX（接続データ） | II 3 G Ex nA II T6 X |
| 適合性（EMCデータ） | CE-compliant |
| 指定（EMCデータ） | Conducted interferences |
| 色（接続データ） | green |
| 出力名（入力データ） | Current output |
| 騒音放出（EMCデータ） | EN 61000-6-4 |
| UL、米国/カナダ（EMCデータ） | UL 508 Recognized |
| 深さ（主要な商業データ） | 102.5 mm |
| 幅（主要商業データ） | 6.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 93.1 mm |
| 適合性（接続データ） | CE-compliant |
| 評価基準（一般） | A |
| 出力数（入力データ） | 2 |
| 電気的絶縁（EMCデータ） | Basic insulation according to EN 61010 |
| 評価基準（EMCデータ） | A |
| 消費電力（出力データ） | 34 mW (per channel) |
| 規格・規制（一般） | EN 61000-4-6 |
| ストリップ長さ（電源） | 8 mm |
| 接続方法（電源） | Spring-cage connection |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| 規格/規制（EMCデータ） | EN 61000-4-6 |
| UL、米国/カナダ（接続データ） | UL 508 Recognized |
| チャンネル数（接続データ） | 2 |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA |
| ハウジング材質（接続データ） | PBT |
| 供給電圧範囲（出力データ） | no separate supply voltage necessary |
| 伝送挙動（入力データ） | 1:1 to input signal |
| 取り付け位置（接続データ） | any |
| 1個あたりの重量（梱包を除く） | 65.400 g |
| 汚染度（接続データ） | 2 |
| 入力数（周囲条件） | 2 |
| 応答電流（周囲条件） | approx. 190 µA |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | no |
| 電気的絶縁（接続データ） | Basic insulation according to EN 61010 |
| 過電圧カテゴリー（接続データ） | II |
| 組み立て説明書（接続データ） | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| 最大入力電流（周囲条件） | 40 mA |
| 最大入力電圧（周囲条件） | 18 V |
| 電磁両立性（EMCデータ） | Conformance with EMC directive |
| 限界周波数（3 dB）（接続データ） | 75 Hz |
| ステップ応答（10～90％）（接続データ） | 5 ms (at 600 Ω load) |
| 電圧損失（周囲条件） | 1.9 V (I = 20 mA) |
| 現在の入力信号（周囲条件） | 0 mA ... 20 mA |
| 定格絶縁電圧（接続データ） | 50 V AC/DC |
| 規格に準拠した接続（EMCデータ） | CUL |
| テスト電圧入力/出力（接続データ） | 1.5 kV (50 Hz, 1 min.) |
| 周囲温度（動作）（寸法） | -20 °C ... 65 °C |
| 負荷/出力負荷電流出力（入力データ） | < 600 Ω (at I = 20 mA output signal) |
| 最大伝送エラー（接続データ） | ≤ 0.1 % (of final value) |
| 入力の説明（周囲条件） | Current input |
| 入力電圧制限（周囲条件） | < 2 V (20 mA) |
| 設定可能/プログラム可能（周囲条件） | no |
| テスト電圧チャンネル/チャンネル（接続データ） | 1.5 kV (50 Hz, 1 min.) |
| 導体断面積AWG最大（電源） | 12 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | ≤ 0.002 %/K (of measured value / 100 Ω load) |
| 追加エラー、負荷依存（接続データ） | < 0.03 % (of measured value / 100 Ω load) |
| 温度係数、標準（接続データ） | < 0.002 %/K (of measured value / 100 Ω load) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 鉄道車両の防火（DIN EN 45545-2）R22（EMCデータ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（EMCデータ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（EMCデータ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 2 |
