MINI MCR-SL-CVS-24-5-10-SP-NC

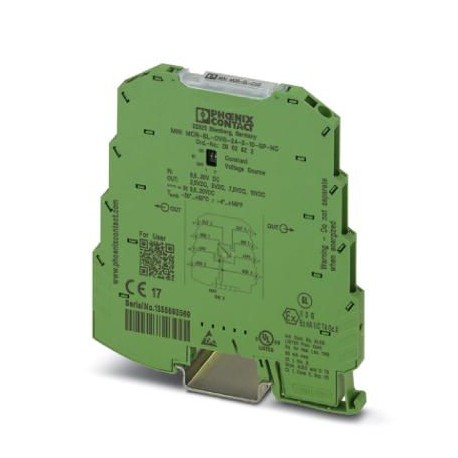

MINI MCR-SL-CVS-24-5-10-SP-NC 2902823 PHOENIX CONTACT Constant voltage source
$0.00米ドル
4472 在庫あり
主な仕様
GTIN:4046356682435
注文キー:2902823
（一般的な）:Class I, Zone 2, Group IIC
カタログページ:Page 114 (C-7-2015)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356682435 |
| 注文キー | 2902823 |
| （一般的な） | Class I, Zone 2, Group IIC |
| カタログページ | Page 114 (C-7-2015) |
| 深さ（注） | 102.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 6.2 mm |
| 高さ（注） | 93.1 mm |
| （出力データ） | < 540 mW (at 30 V IN) |
| ATEX（一般） | II 3 G Ex nA IIC T4 Gc X |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Zone 2, Group IIC |
| コメント（一般） | Criterion B |
| リップル（入力データ） | < 20 mVPP |
| 関税番号 | 85437090 |
| 適合性（一般） | CE-compliant |
| 指定（一般） | Conducted interferences |
| ATEX（接続データ） | II 3 G Ex nA IIC T4 Gc X |
| 色（接続データ） | green |
| 騒音放出（一般） | EN 61000-6-4 |
| UL、米国/カナダ（一般） | UL 508 Listed |
| 出力電流（入力データ） | ≤ 30 mA |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant |
| 電気絶縁（一般） | Basic insulation according to EN 61010 |
| 消費電力（出力データ） | < 600 mW (at 24 V IN) |
| 規格・規制（一般） | EN 61000-4-6 |
| ストリップ長さ（電源） | 8 mm |
| 接続方法（電源） | Spring-cage connection |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| UL、米国/カナダ（接続データ） | UL 508 Listed |
| ハウジング材質（接続データ） | PBT |
| 短絡電流（入力データ） | approx. 32 mA |
| 供給電圧範囲（出力データ） | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| 取り付け位置（接続データ） | any |
| 公称電源電圧（出力データ） | 24 V DC |
| 1個あたりの重量（梱包を除く） | 79.300 g |
| 汚染度（接続データ） | 2 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | Yes, preconfigured |
| 電気的絶縁（接続データ） | Basic insulation according to EN 61010 |
| 最大消費電流（出力データ） | < 25 mA (10 V output with 30 mA load at 24 V DC IN) |
| 過電圧カテゴリー（接続データ） | II |
| 組み立て説明書（接続データ） | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| 電磁両立性（一般） | Conformance with EMC directive |
| 電圧入力信号（周囲条件） | 9.6 V DC ... 30 V DC |
| 定格絶縁電圧（接続データ） | 50 V AC/DC |
| 設定範囲の比較（接続データ） | ± 300 mV |
| テスト電圧入力/出力（接続データ） | 1.5 kV (50 Hz, 1 min.) |
| 周囲温度（動作）（寸法） | -20 °C ... 65 °C |
| 最大伝送エラー（接続データ） | ≤ 0.1 % (of final value) |
| 利用制限（主要商業データ） | 1 |
| 分類証明書（接続データ） | DNV GL 14085-15HH |
| 導体断面積AWG最大（電源） | 12 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | < 0.01 %/K |
| 温度係数、標準（接続データ） | < 0.002 %/K |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 鉄道車両の防火（DIN EN 45545-2）R22（一般） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（一般） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（一般） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 2 |
