MINI MCR-SL-FM-RC-NC

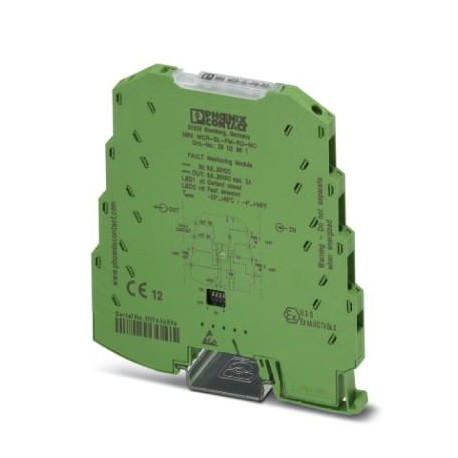

MINI MCR-SL-FM-RC-NC 2902961 PHOENIX CONTACT Monitoring module
$0.00米ドル
3339 在庫あり
主な仕様
GTIN:4046356702850
注記:Made to Order (non-returnable)
注文キー:2902961
（一般的な）:Class I, Zone 2, Group IIC
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356702850 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2902961 |
| （一般的な） | Class I, Zone 2, Group IIC |
| カタログページ | Page 524 (C-5-2017) |
| 深さ（注） | 102.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 6.2 mm |
| 高さ（注） | 93.1 mm |
| ATEX（一般） | II 3 G Ex nA IIC T4 Gc X |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Zone 2, Group IIC |
| コメント（一般） | Criterion B |
| 関税番号 | 85369010 |
| 適合性（一般） | CE-compliant |
| 指定（一般） | Conducted interferences |
| ATEX（接続データ） | II 3 G Ex nA IIC T4 Gc X |
| 色（接続データ） | green |
| 騒音放出（一般） | EN 61000-6-4 |
| UL、米国/カナダ（一般） | UL 508 Listed |
| 出力名（出力データ） | Switching output |
| ネジ山（電源） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant |
| 電気絶縁（一般） | Basic insulation according to EN 61010 |
| 規格・規制（一般） | EN 61000-4-6 |
| ストリップ長さ（電源） | 12 mm |
| 接続方法（電源） | Screw connection |
| 最大出力電流（入力データ） | 2 A |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| ステータス表示（接続データ） | Yellow LED (switching output active), red LED (error) |
| UL、米国/カナダ（接続データ） | UL 508 Listed |
| ハウジング材質（接続データ） | PBT |
| 電圧出力信号（入力データ） | 8.8 V DC ... 29.2 V DC |
| 最大スイッチング電流（出力データ） | 50 mA |
| 消費電力（スイッチング出力） | < 120 mW (at 24 V DC) |
| 1個あたりの重量（梱包を除く） | 81.700 g |
| 汚染度（接続データ） | 2 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 電気的絶縁（接続データ） | Basic insulation according to EN 61010 |
| 過電圧カテゴリー（接続データ） | II |
| 電磁両立性（一般） | Conformance with EMC directive |
| 最大スイッチング電圧（出力データ） | 30 V AC/DC |
| 供給電圧範囲（スイッチング出力） | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| 電圧入力信号（周囲条件） | 9.6 V DC ... 30 V DC |
| 定格絶縁電圧（接続データ） | 50 V AC/DC |
| 最大消費電流（スイッチング出力） | < 5 mA (at 24 V DC) |
| テスト電圧入力/出力（接続データ） | 1.5 kV AC (50 Hz, 1 min.) |
| 周囲温度（動作）（寸法） | -20 °C ... 65 °C |
| 入力の説明（周囲条件） | Voltage input for redundancy monitoring |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 分類証明書（接続データ） | DNV GL 14085-15HH |
| 導体断面積AWG最大（電源） | 12 |
| 導体断面積AWG最小値（電源） | 26 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | < 0.01 %/K |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 鉄道車両の防火（DIN EN 45545-2）R22（一般） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（一般） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（一般） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 2 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 2 |
製品説明
The fault monitoring module is used to evaluate and report collective faults in the fault monitoring system and to monitor the supply voltage. Error signaling is done by means of a NO contact. Screw c
