| パラメータ | 価値 |
|---|---|
| 208 mW (24 V DC) | |
| EMC | A |
| 注記 | When being exposed to interference, there may be minimal deviations. |
| 色 | green (RAL 6021) |
| 深さ | 101.2 mm |
| 幅 | 6.2 mm |
| 身長 | 93.1 mm |
| リップル | < 20 mVrms(at 500 Ω) |
| 高度 | ≤ 2000 m |
| コメント | Safety measures must be taken to prevent electrostatic discharge. |
| EMCノート | EMC: class A product, see manufacturer's declaration in the download area |
| 湿度 | B |
| 囲い | Required protection according to the Rules shall be provided upon installation on board |
| 振動 | B |
| 絶縁 | Basic insulation in accordance with IEC/EN 61010 |
| 証明書 | CE-compliant |
| 指定 | Electromagnetic RF field |
| 温度 | B |

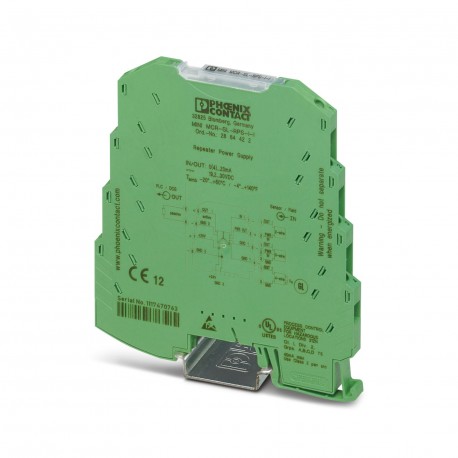

| 製品タイプ | Repeater power supply |
| ねじ山 | M3 |
| 試験電圧 | 1.5 kV AC (50 Hz, 60 s) |
| 組み立てノート | The DIN rail connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, item no. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail in accordance with EN 60715. |
| 取り付けタイプ | DIN rail mounting |
| 識別 | UL 508 Recognized |
| 騒音放出 | EN 61000-6-4 |
| ノイズ耐性 | EN 61000-6-2 |
| 製品ファミリー | MINI Analog |
| チャンネル数 | 1 |
| 記事の改訂 | 16 |
| ハウジング材質 | PBT |
| 無負荷電圧 | approx. 12.5 V |
| 入力数 | 1 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 12 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| 出力数 | 1 |
| 消費電力 | < 900 mW (at 24 V DC and in repeater power supply operation) |
| 保護回路 | Transient protection |
| 寸法図 | |
| 現在の入力信号 | 0 mA ... 20 mA (isolator operation) |
| 保護の程度 | IP20 |
| 電気的絶縁 | 3-way isolation |
| 過電圧カテゴリー | II |
| 供給電圧範囲 | 19.2 V DC ... 30 V DC (The DIN rail connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, item no. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail in accordance with EN 60715) |
| 電流出力信号 | 0 mA ... 20 mA (isolator operation) |
| 規格・規制 | EN 61000-4-2 |
| 限界周波数(3 dB) | approx. 100 Hz |
| 公称電源電圧 | 24 V DC |
| ステップ応答(10~90%) | 3.5 ms |
| 入力の説明 | Sensor circuit |
| 定格絶縁電圧 | 50 V AC/DC |
| 最大電流入力信号 | 28 mA |
| 最大電流出力信号 | 28 mA |
| 最大伝送エラー | ≤ 0.2 % (of final value) |
| 送信機電源電圧 | UB- max. 4.5 V for load 0 mA ... 20 mA |
| 導体断面積 AWG | 26 ... 12 |
| 伝送エラー(標準) | ≤ 0.1 % (of final value) |
| 信号伝達挙動 | In = Out |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 電磁両立性 | Conformance with EMC directive |
| 入力抵抗電流入力 | approx. 50 Ω |
| 周囲温度(動作) | -20 °C ... 60 °C |
| 負荷/出力負荷電流出力 | ≤ 500 Ω (I = 20 mA) |
| 最大温度係数 | < 0.01 %/K |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 許容湿度(動作) | 5 % ... 95 % (non-condensing) |
| 温度係数(標準) | < 0.002 %/K |
| 送信機電源電圧範囲 | 14.7 V DC ... 25.5 V DC |
| 周囲温度(保管/輸送) | -40 °C ... 85 °C |
| 入力と出力間の電気的絶縁 | yes |
| 公称条件での最大消費電力 | 508 mW (24 V DC) |
| 鉄道車両の防火(DIN EN 45545-2)R22 | HL 1 - HL 2 |
| 鉄道車両の防火(DIN EN 45545-2)R23 | HL 1 - HL 2 |
| 鉄道車両の防火(DIN EN 45545-2)R24 | HL 1 - HL 2 |
| 測定範囲最終値からの典型的な偏差 | 10 % |
