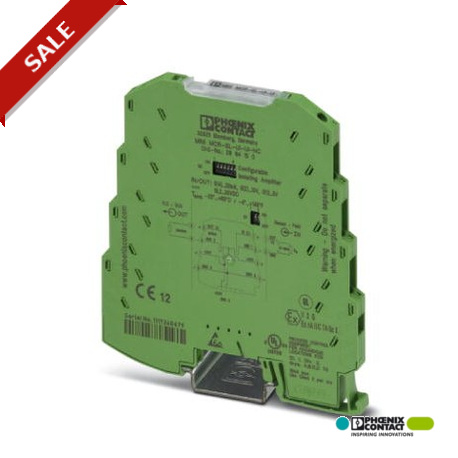

MINI MCR-SL-UI-UI-NC
MINI MCR-SL-UI-UI-NC 2864150 PHOENIX CONTACT 3-way isolating amplifier for the electrical isolation of analo..
$0.00米ドル
4284 在庫あり
主な仕様
:0 V ... 5 V
GL:GL EMC 2 D
ATEX:Ex II 3 G Ex nA IIC T4 Gc X
色:green
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0 V ... 5 V | |
| GL | GL EMC 2 D |
| ATEX | Ex II 3 G Ex nA IIC T4 Gc X |
| 色 | green |
| 深さ | 102.5 mm |
| 幅 | 6.2 mm |
| 身長 | 93.1 mm |
| 適合性 | CE-compliant |
| 指定 | Electromagnetic RF field |
| ねじ山 | M3 |
| 騒音放出 | EN 61000-6-4 |
| ノイズ耐性 | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| チャンネル数 | 1 |
| ハウジング材質 | PBT |
| 入力数 | 1 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 12 mm |
| UL、米国/カナダ | UL 508 Recognized |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| 出力数 | 1 |
| 消費電力 | < 450 mW (Current output) |
| 最大入力電流 | 50 mA |
| 最大入力電圧 | 30 V |
| 保護回路 | Transient protection |
| 最大出力電流 | 28 mA |
| 最大出力電圧 | approx. 12.5 V |
| 現在の入力信号 | 0 mA ... 20 mA |
| 保護の程度 | IP20 |
| 電気的絶縁 | Basic insulation according to EN 61010 |
| 過電圧カテゴリー | II |
| 供給電圧範囲 | 19.2 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| 電圧入力信号 | 0 V ... 10 V |
| 組み立て説明書 | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| 電流出力信号 | 0 mA ... 20 mA (please indicate if different setting when ordering) |
| 短絡電流 | approx. 22 mA |
| 規格・規制 | EN 61000-4-3 |
| 電圧出力信号 | 0 V ... 10 V |
| 限界周波数（3 dB） | approx. 100 Hz |
| 公称電源電圧 | 24 V DC |
| ステップ応答（10～90%） | approx. 3.2 ms |
| 最大消費電流 | < 19 mA (Current output, at 24 V DC incl. load) |
| 定格絶縁電圧 | 50 V AC/DC |
| 設定可能/プログラム可能 | Yes, unconfigured |
| 最大伝送エラー | ≤ 0.1 % (of final value) |
| 電磁両立性 | Conformance with EMC Directive 2004/108/EC |
| 入力抵抗電流入力 | approx. 50 Ω |
| 周囲温度（動作） | -20 °C ... 65 °C |
| 負荷/出力負荷電流出力 | < 500 Ω (at 20 mA) |
| 負荷/出力負荷電圧出力 | ≥ 10 kΩ |
| 最大温度係数 | < 0.01 %/K |
| 導体断面積 AWG 最大。 | 12 |
| 導体断面積AWG最小。 | 26 |
| 温度係数（標準） | < 0.002 %/K |
| 電圧入力の入力抵抗 | approx. 100 kΩ |
| テスト電圧、入力/出力/電源 | 1.5 kV (50 Hz, 1 min.) |
| 導体断面積最大実線。 | 2.5 mm² |
| 導体断面積（固体）の最小値。 | 0.2 mm² |
| 導体断面積最大可撓性。 | 2.5 mm² |
| 導体断面積の最小値はフレキシブルです。 | 0.2 mm² |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 測定範囲最終値からの典型的な偏差 | 5 % |
製品説明
3-way separation amplifier for galvanic separation of analog signals, input/output configurable via DIP switch, screw connection, standard configuration
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
