MK3DS 1/ 2-3,81

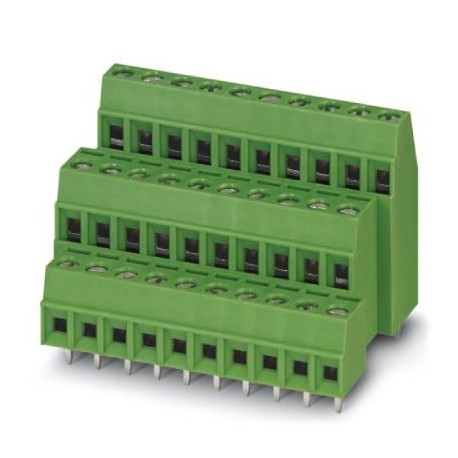

MK3DS 1/ 2-3,81 1727735 PHOENIX CONTACT PCB terminal block
$3.65米ドル
2774 在庫あり
主な仕様
GTIN:4017918116361
注文キー:1727735
カタログページ:Page 87 (C-1-2013)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918116361 |
| 注文キー | 1727735 |
| カタログページ | Page 87 (C-1-2013) |
| 梱包単位 | 50 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85369010 |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ（主要商業データ） | 3.81 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| トルク（電気パラメータ） | 0.22 Nm ... 0.25 Nm |
| ピッチ（材料データ - ハウジング） | 3.81 mm |
| 定格電流（アイテムプロパティ） | 8 A |
| ピン配置（主要商用データ） | Linear pinning |
| キャプション（材料データ - 住宅） | Schematic representation – for additional information, see product range drawing in the Download Center |
| ねじ山（主要商業データ） | M2 |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| 1個あたりの重量（梱包を除く） | 4.190 g |
| 寸法a（材質データ - ハウジング） | 3.81 mm |
| 定格電流（パッケージ情報） | 8 A |
| 幅 [ w ] (材質データ - ハウジング) | 9.52 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 27.4 mm |
| 長さ [ l ] (材質データ - ハウジング) | 25 mm |
| レベル数（主要商業データ） | 3 |
| 接続方法（主要商用データ） | Screw connection with tension sleeve |
| 記事の範囲（主要な商業データ） | MK3DS 1 |
| （空間距離と沿面距離） | CSA |
| ピン寸法（材料データ - ハウジング） | 0.5 x 0.9 mm |
| はんだピン[P]（材料データ - ハウジング） | 3.5 mm |
| ストリップ長さ（電気的パラメータ） | 5 mm |
| ポジション数（主要商業データ） | 2 |
| 穴径（製品寸法） | 1.1 mm |
| 潜在的可能性の数（主要な商業データ） | 6 |
| ドライブフォームネジヘッド（主要商業データ） | Slotted (L) |
| 接続数（主要商業データ） | 6 |
| 絶縁材料グループ（電気試験） | I |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（II/2）（電気試験） | 2.5 kV |
| 定格サージ電圧（III/2）（項目特性） | 2.5 kV |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 定格サージ電圧（III/2）（電気試験） | 2.5 kV |
| 定格サージ電圧（III/3）（電気試験） | 2.5 kV |
| 記事の簡単な説明（主要商業データ） | PCB terminal block |
| 定格絶縁電圧（II/2）（電気試験） | 320 V |
| 定格絶縁電圧（III/2）（項目特性） | 160 V |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/2）（電気試験） | 160 V |
| 定格絶縁電圧（III/3）（電気試験） | 160 V |
| 定格サージ電圧（III/2）（パッケージ情報） | 2.5 kV |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（電気パラメータ） | 0.14 mm² ... 1.5 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 23.9 mm |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 導体断面積が柔軟（電気パラメータ） | 0.14 mm² ... 1 mm² |
| 定格絶縁電圧（III/2）（パッケージ情報） | 160 V |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 26 ... 16 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (5 - 7 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (5 - 7 µm Sn) |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 金属表面はんだ付け部（中間層）（接続容量） | Nickel (2 - 3 µm Ni) |
| 金属表面端子点（中間層）（接続容量） | Nickel (2 - 3 µm Ni) |
| 同じ断面積を持つ2本の導体（ソリッド）（電気パラメータ） | 0.14 mm² ... 0.5 mm² |
| 同じ断面積を持つ2本のフレキシブル導体（電気パラメータ） | 0.14 mm² ... 0.2 mm² |
| 規格に準拠した接続（空間距離および沿面距離） | EN-VDE |
| UL 94準拠の難燃性評価（空気空間距離および沿面距離） | V0 |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.25 mm² ... 0.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.25 mm² ... 0.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 8 A, nominal voltage (III/2): 160 V, nominal cross-section: 1 mm², number of potentials: 6, number of rows: 3, number of poles per row: 2, ar
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
