在庫あり 注目商品
MK3DSH 3/ 2-5,08-EX BD:+,-

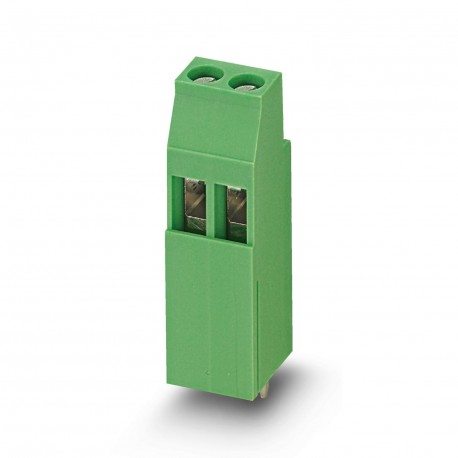

MK3DSH 3/ 2-5,08-EX BD:+,- 1844426 PHOENIX CONTACT PCB terminal block
$0.00米ドル
3089 在庫あり
主な仕様
:0.2 mm² ... 4 mm²
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:PC terminal block can be aligned
ピッチ:5.08 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.2 mm² ... 4 mm² | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | PC terminal block can be aligned |
| ピッチ | 5.08 mm |
| 幅 [w] | 10.16 mm |
| 高さ [h] | 49.8 mm |
| 長さ [l] | 12.1 mm |
| ピン配置 | Linear pinning |
| 製品ライン | COMBICON Terminals M |
| 製品タイプ | Printed circuit board terminal |
| 穴径 | 1.3 mm |
| 取り付けタイプ | Wave soldering |
| 識別 | 0344 II 2GD / Ex eb IIC Gb |
| 行数 | 1 |
| ピン寸法 | 0.9 x 0.9 mm |
| 製品ファミリー | MK3DSH 3-EX |
| カラー（ハウジング） | green (6021) |
| 記事の改訂 | 02 |
| 接触材料 | Cu alloy |
| 設置高さ | 44.8 mm |
| 剥ぎ取り長さ | 7 mm |
| 接続方法 | Screw connection with tension sleeve |
| IECEx証明書 | IECEx KEM 07.0019 U |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 20 A |
| 公称電圧UN | 176 V |
| 寸法図 | |
| 断熱材 | PA |
| 申請に関する注意事項 | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| ポジション数 | 2 |
| 潜在的な数 | 2 |
| ドライブフォームネジ頭 | Slotted (L) |
| 公称断面積 | 2.5 mm² |
| 接続数 | 2 |
| はんだピン長さ [P] | 5 mm |
| 表面特性 | Tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 1 |
| IEC 60112に準拠したCTI | 600 |
| 導体断面積 AWG | 24 ... 12 |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -50 °C ... 110 °C |
| EU型式検査証明書 | KEMA 01ATEX2130 U |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 定格電流 / 導体断面積 | 20 A/2.5 mm² |
| 金属表面のはんだ付け領域（最上層） | Tin (5 - 7 µm Sn) |
| 金属表面端子点（最上層） | Tin (5 - 7 µm Sn) |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 1.5 mm² |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 1.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 0.75 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 20 A, nominal cross-section: 2.5 mm², number of potentials: 2, number of rows: 1, number of poles per row: 2, article family: MK3DSH 3-EX, pi
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
