MK4DS 1,5/ 2-5,08-A GNYE

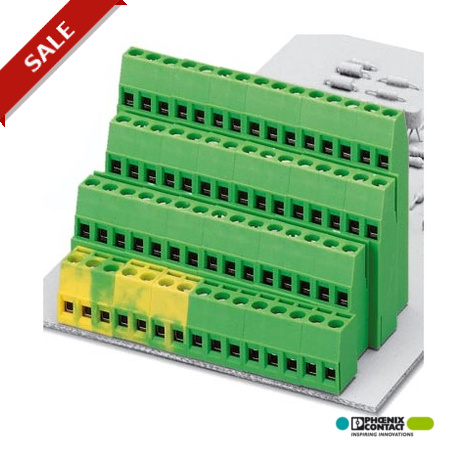

MK4DS 1,5/ 2-5,08-A GNYE 1707001 PHOENIX CONTACT PCB terminal block, Nominal current: 15 A, Nom. voltage: 40..
$6.10米ドル
1677 在庫あり
主な仕様
ピッチ:5.08 mm
長さ:42.9 mm
次元a:5.08 mm
ねじ山:M3
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ピッチ | 5.08 mm |
| 長さ | 42.9 mm |
| 次元a | 5.08 mm |
| ねじ山 | M3 |
| 穴径 | 1.3 mm |
| ピン寸法 | 0,9 x 0,9 mm |
| 剥ぎ取り長さ | 7 mm |
| 記事の範囲 | MK4DS 1,5 |
| 公称電流IN | 15 A |
| はんだピン表面 | Sn |
| 断熱材 | PA |
| ポジション数 | 2 |
| 最大負荷電流 | 17.5 A (with a 2.5 mm² conductor cross section) |
| 定格電圧（II/2） | 630 V |
| 構造高さ | 48 mm |
| 公称断面積 | 1.5 mm² |
| 定格電圧（III/2） | 400 V |
| 定格電圧（III/3） | 250 V |
| 最大締め付けトルク | 0.6 Nm |
| 締め付けトルク、最小 | 0.5 Nm |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A1 |
| 定格サージ電圧（II/2） | 4 kV |
| 定格サージ電圧（III/2） | 4 kV |
| 定格サージ電圧（III/3） | 4 kV |
| 導体断面積 AWG 最大。 | 14 |
| 導体断面積AWG最小。 | 26 |
| 標準に準拠した接続 | EN-VDE |
| 導体断面積最大実線。 | 2.5 mm² |
| 導体断面積（固体）の最小値。 | 0.14 mm² |
| 導体断面積最大可撓性。 | 1.5 mm² |
| 導体断面積の最小値はフレキシブルです。 | 0.14 mm² |
| UL 94準拠の難燃性評価 | V0 |
| 同じ断面積の 2 つの導体、最大実線。 | 1 mm² |
| 同じ断面積の 2 本の導体、最小実線。 | 0.14 mm² |
| 同じ断面積の導体 2 本、最大撚り線。 | 0.75 mm² |
| 同じ断面積の 2 本の導体を撚り合わせた最小値。 | 0.14 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最大。 | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最小。 | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。 | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小。 | 0.25 mm² |
| 同じ断面積の導体 2 本、撚線、プラスチック スリーブなしのフェルール、最大。 | 0.5 mm² |
| 同じ断面積の導体 2 本、撚り線、プラスチック スリーブなしフェルール、最小。 | 0.25 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最大。 | 0.5 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最小。 | 0.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 15 A, nominal voltage (III/2): 400 V, nominal cross-section: 1.5 mm², number of potentials: 8, number of rows: 4, number of poles per row: 2,
