MKDS 3/ 9 (13579)

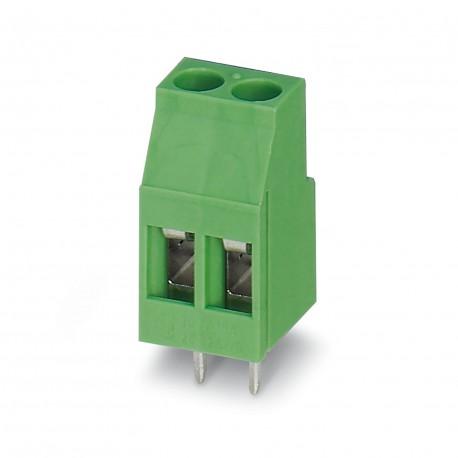

MKDS 3/ 9 (13579) 1713477 PHOENIX CONTACT PCB terminal block
$0.00米ドル
4678 在庫あり
主な仕様
GTIN:4017918229269
注記:Made to Order (non-returnable)
注文キー:1713477
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918229269 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1713477 |
| 梱包単位 | 50 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85369010 |
| （周囲条件） | Test passed |
| 乾熱（振動試験） | 168 h/100°C |
| 電圧（電気テスト） | 250 V |
| 湿熱（振動試験） | 48 h/30 °C/92 % |
| ピッチ（主要商業データ） | 5 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 試験結果（振動試験） | Test passed |
| 定格電流（引抜試験） | 24 A |
| トルク（電気パラメータ） | 0.5 Nm ... 0.6 Nm |
| ピッチ（材料データ - ハウジング） | 5 mm |
| 定格電流（アイテムプロパティ） | 24 A |
| ピン配置（主要商用データ） | Linear pinning |
| キャプション（材料データ - 住宅） | Schematic representation – for additional information, see product range drawing in the Download Center |
| ねじ山（主要商業データ） | M3 |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| 試験仕様（振動試験） | IEC 60998-1:2002-12 |
| （終端および接続方法） | 2.5 mm² / flexible / > 50 N |
| 接続テスト（周囲条件） | IEC 60998-2-2:2002-12 |
| 注記の種類（パッケージ情報） | Note on application |
| 1個あたりの重量（梱包を除く） | 11.290 g |
| 寸法a（材質データ - ハウジング） | 40 mm |
| ピン間隔（材料データ - ハウジング） | 5 mm |
| 幅 [ w ] (材質データ - ハウジング) | 45 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 23 mm |
| 長さ [ l ] (材質データ - ハウジング) | 11.2 mm |
| レベル数（主要商業データ） | 1 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 接続方法（主要商用データ） | Screw connection with tension sleeve |
| 記事の範囲（主要な商業データ） | MKDS 3 |
| ピン寸法（材料データ - ハウジング） | 0.9 x 0.9 mm |
| ピン間隔（製品寸法） | 5 mm |
| はんだピン[P]（材料データ - ハウジング） | 5 mm |
| ストリップ長さ（電気的パラメータ） | 8 mm |
| ポジション数（主要商業データ） | 9 |
| 穴径（製品寸法） | 1.3 mm |
| ドライブフォームネジヘッド（主要商業データ） | Slotted (L) |
| 定格サージ電圧（III/2）（引抜試験） | 4 kV |
| 絶縁材料グループ（電気試験） | I |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（II/2）（電気試験） | 4 kV |
| 定格サージ電圧（III/2）（項目特性） | 4 kV |
| 表面特性（接続容量） | Tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 定格サージ電圧（III/2）（電気試験） | 4 kV |
| 定格サージ電圧（III/3）（電気試験） | 4 kV |
| 記事の簡単な説明（主要商業データ） | PCB terminal block |
| 乾熱（空気間隔と沿面距離） | 168 h/100°C |
| 定格絶縁電圧（III/2）（引抜試験） | 400 V |
| 引抜試験（結線・接続方法） | IEC 60998-2-1:2002-12 |
| 湿潤熱（空気間隔と沿面距離） | 48 h/30 °C/92 % |
| 定格絶縁電圧（II/2）（電気試験） | 630 V |
| 定格絶縁電圧（III/2）（項目特性） | 400 V |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/2）（電気試験） | 400 V |
| 定格絶縁電圧（III/3）（電気試験） | 250 V |
| 試験結果（空間距離および沿面距離） | Test passed |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（電気パラメータ） | 0.2 mm² ... 4 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 18 mm |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 導体断面積が柔軟（電気パラメータ） | 0.2 mm² ... 2.5 mm² |
| 試験仕様（空間距離および沿面距離） | IEC 60998-1:2002-12 |
| （老化、湿気、固形物の浸透に対する耐性） | CSA |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 24 ... 12 |
| 周囲温度（組立）（一般製品情報） | -5 °C ... 100 °C |
| 周囲温度（動作）（一般製品情報） | -40 °C |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60998-2-1:2002-12 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 同じ断面積を持つ2本の導体（ソリッド）（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| 周囲温度（保管・輸送）（一般製品情報） | -40 °C ... 70 °C |
| 同じ断面積を持つ2本のフレキシブル導体（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| 標準に準拠した接続（老化、湿気、固形物の浸透に対する耐性） | EN-VDE |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.2 mm² / solid / > 10 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.25 mm² ... 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.25 mm² ... 2.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール（電気的パラメータ） | 0.25 mm² ... 0.75 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール付き（電気的パラメータ） | 0.5 mm² ... 1.5 mm² |
| 老化、湿度条件、固形物の浸入、有害な水の浸入に対する耐性（空気間隔および沿面距離） | Test passed IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
製品説明
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal cross-section: 2.5 mm², number of potentials: 5, number of rows: 1, number of poles per row: 9,
