MKDS 5/10-9,5

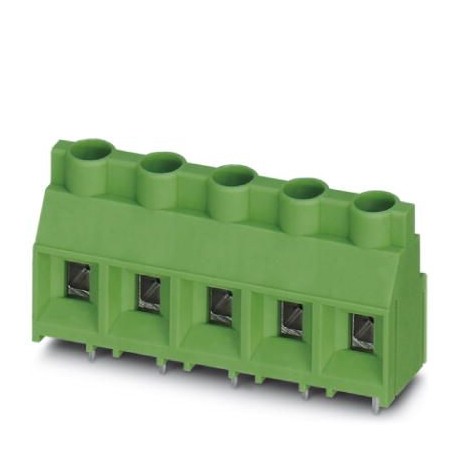

MKDS 5/10-9,5 1713875 PHOENIX CONTACT PCB terminal block
$0.00米ドル
3384 在庫あり
主な仕様
GTIN:4017918574802
注記:Made to Order (non-returnable)
注文キー:1713875
梱包単位:25 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918574802 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1713875 |
| 梱包単位 | 25 pc |
| 原産国 | DE (Germany) |
| （接続データ） | CSA |
| 関税番号 | 85369010 |
| 最小注文数量 | 25 pc |
| ねじ山（寸法） | M3 |
| ピッチ（主要商業データ） | 9.52 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 21.5 mm |
| ストリップ長さ（寸法） | 8 mm |
| 品目範囲（寸法） | MKDS 5 |
| 公称電流IN（寸法） | 32 A |
| はんだピン表面（寸法） | |
| ポジション数（寸法） | 10 |
| ディメンションa（主要商業データ） | 85.68 mm |
| 定格電圧（II/2）（寸法） | 1000 V |
| 幅 [ w ] (主要商業データ) | 95.2 mm |
| 高さ [ h ] (主要商業データ) | 26.5 mm |
| 長さ [ l ] (主要商業データ) | 12.05 mm |
| 公称断面積（寸法） | 4 mm² |
| 定格電圧（III/2）（寸法） | 1000 V |
| 定格電圧（III/3）（寸法） | 690 V |
| 最大締め付けトルク（寸法） | 0.6 Nm |
| 穴径（主要商業データ） | 1.3 mm |
| 締め付けトルク、最小（寸法） | 0.5 Nm |
| はんだピン[P]（主要コマーシャルデータ） | 5 mm |
| 1個あたりの重量（梱包を除く） | 28.330 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 内径円筒ゲージ（寸法） | A4 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 定格サージ電圧（II/2）（寸法） | 6 kV |
| 定格サージ電圧（III/2）（寸法） | 6 kV |
| 定格サージ電圧（III/3）（寸法） | 6 kV |
| 導体断面積 AWG 最大 (一般) | 10 |
| 導体断面積AWG最小値（一般） | 24 |
| 標準に準拠した接続（寸法） | EN-VDE |
| 標準に準拠した接続（接続データ） | EN-VDE |
| 同一断面積の2本の導体、最大実線（一般） | 1.5 mm² |
| 同一断面積の2本の導体、最小単線（一般） | 0.2 mm² |
| 同じ断面積の2本の導体、最大撚線（一般） | 1.5 mm² |
| 同じ断面積の2本の導体を撚り合わせた最小値（一般） | 0.2 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（一般） | 0.75 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（一般） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（一般） | 2.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（一般） | 0.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 32 A, nominal voltage (III/2): 1000 V, nominal cross-section: 4 mm², number of potentials: 10, number of rows: 1, number of poles per row: 10
