MKDS 5 HV/ 3-9,52 (1,3)

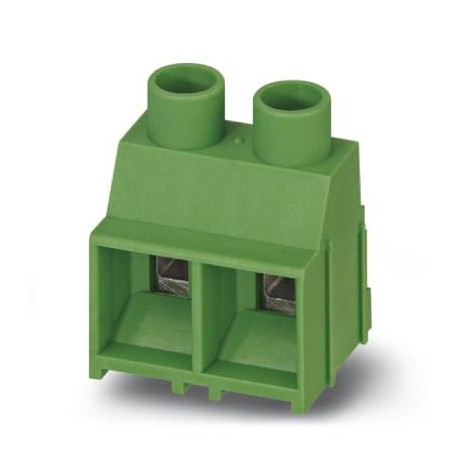

MKDS 5 HV/ 3-9,52 (1,3) 1988545 PHOENIX CONTACT PCB terminal block
$0.00米ドル
4244 在庫あり
主な仕様
GTIN:4017918937348
注記:Made to Order (non-returnable)
注文キー:1988545
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918937348 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1988545 |
| 梱包単位 | 50 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85369010 |
| 最小注文数量 | 50 pc |
| ピッチ（主要商業データ） | 9.52 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| トルク（電気パラメータ） | 0.5 Nm ... 0.6 Nm |
| ピッチ（材料データ - ハウジング） | 9.52 mm |
| 定格電流（アイテムプロパティ） | 32 A |
| ピン配置（主要商用データ） | Linear back pinning |
| キャプション（材料データ - 住宅） | The figure shows a 3-position version |
| ねじ山（主要商業データ） | M3 |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| 注記の種類（パッケージ情報） | Note on application |
| 1個あたりの重量（梱包を除く） | 7.980 g |
| 寸法a（材質データ - ハウジング） | 19.04 mm |
| 幅 [ w ] (材質データ - ハウジング) | 28.56 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 26.7 mm |
| 長さ [ l ] (材質データ - ハウジング) | 16 mm |
| レベル数（主要商業データ） | 1 |
| 接続方法（主要商用データ） | Screw connection with tension sleeve |
| 記事の範囲（主要な商業データ） | MKDS 5 HV |
| （空間距離と沿面距離） | CUL |
| ピン寸法（材料データ - ハウジング） | 0.9 x 0.9 mm |
| はんだピン[P]（材料データ - ハウジング） | 5.2 mm |
| ストリップ長さ（電気的パラメータ） | 8 mm |
| ポジション数（主要商業データ） | 3 |
| 穴径（製品寸法） | 1.3 mm |
| 潜在的可能性の数（主要な商業データ） | 3 |
| 接続数（主要商業データ） | 3 |
| 定格電流（一般製品情報） | 32 A |
| 絶縁材料グループ（電気試験） | I |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（II/2）（電気試験） | 6 kV |
| 定格サージ電圧（III/2）（項目特性） | 8 kV |
| 表面特性（接続容量） | Tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 定格サージ電圧（III/2）（電気試験） | 8 kV |
| 定格サージ電圧（III/3）（電気試験） | 8 kV |
| 記事の簡単な説明（主要商業データ） | PCB terminal block |
| 定格絶縁電圧（II/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/2）（項目特性） | 1000 V |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/3）（電気試験） | 800 V |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（電気パラメータ） | 0.2 mm² ... 6 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 21.5 mm |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 導体断面積が柔軟（電気パラメータ） | 0.2 mm² ... 4 mm² |
| 定格サージ電圧（III/2）（一般製品情報） | 8 kV |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 24 ... 10 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 定格絶縁電圧（III/2）（一般製品情報） | 1000 V |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 同じ断面積を持つ2本の導体（ソリッド）（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| 同じ断面積を持つ2本のフレキシブル導体（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| 規格に準拠した接続（空間距離および沿面距離） | EN-VDE |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.25 mm² ... 4 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.25 mm² ... 4 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール（電気的パラメータ） | 0.25 mm² ... 0.75 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール付き（電気的パラメータ） | 0.5 mm² ... 2.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 32 A, nominal voltage (III/2): 1000 V, nominal section: 4 mm², number of potentials: 2, number of rows: 1, number of poles per row: 3, articl
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
