MKDSF 3/ 3-5,08 H1L

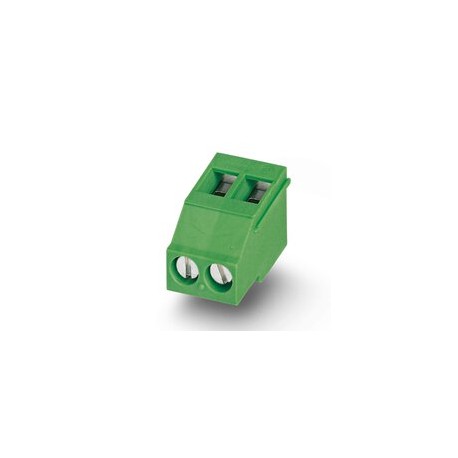

MKDSF 3/ 3-5,08 H1L 1847258 PHOENIX CONTACT Terminal for printed circuit board, nominal current: 24 A, nomin..
$0.00米ドル
3573 在庫あり
主な仕様
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:PC terminal block can be aligned
ピッチ:5.08 mm
色 （）:()
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | PC terminal block can be aligned |
| ピッチ | 5.08 mm |
| 色 （） | () |
| 幅 [w] | 15.24 mm |
| 高さ [h] | 16.1 mm |
| 長さ [l] | 18 mm |
| ピン配置 | Linear pinning |
| 製品ライン | COMBICON Terminals M |
| 製品タイプ | Printed circuit board terminal |
| 穴径 | 1.3 mm |
| 取り付けタイプ | Wave soldering |
| 行数 | 1 |
| ピン寸法 | 0.9 x 0.9 mm |
| 製品ファミリー | MKDSF 3 |
| 接触材料 | Cu alloy |
| 設置高さ | 12 mm |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection with tension sleeve |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 24 A |
| 公称電圧UN | 400 V |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PA |
| 申請に関する注意事項 | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| ポジション数 | 3 |
| 潜在的な数 | 3 |
| 定格電圧（II/2） | 630 V |
| ドライブフォームネジ頭 | Slotted Phillips recess (H1L) |
| 公称断面積 | 2.5 mm² |
| 接続数 | 3 |
| 定格電圧（III/2） | 400 V |
| 定格電圧（III/3） | 250 V |
| はんだピン長さ [P] | 4.1 mm |
| 表面特性 | hot-dip tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 1 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 4 kV |
| 導体断面積 AWG | 24 ... 12 |
| 定格サージ電圧（III/2） | 4 kV |
| 定格サージ電圧（III/3） | 4 kV |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 定格絶縁電圧（II/2） | 630 V |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 定格絶縁電圧（III/2） | 400 V |
| 定格絶縁電圧（III/3） | 250 V |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 金属表面のはんだ付け領域（最上層） | Tin (4 - 8 µm Sn) |
| 金属表面端子点（最上層） | Tin (4 - 8 µm Sn) |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 1.5 mm² |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 2.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 2.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 0.75 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1.5 mm² |
製品説明
PCB terminal block, nominal current: 24 A, rated voltage (III/2): 400 V, nominal cross section: 2.5 mm2, number of potentials: 3, number of rows: 1, number of positions per row: 3, product range: MKDS
