MKDSF 3/ 3 GY

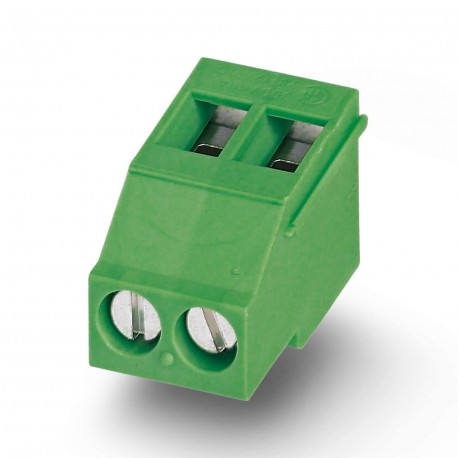

MKDSF 3/ 3 GY 1030351 PHOENIX CONTACT PCB terminal block, nominal current: 24 A, rated voltage (III/2): 400 ..
$0.00米ドル
4589 在庫あり
主な仕様
GTIN:4055626534213
注文キー:1030351
梱包単位:1
（振動試験）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626534213 |
| 注文キー | 1030351 |
| 梱包単位 | 1 |
| （振動試験） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| 関税番号 | 85369010 |
| （周囲条件） | Test passed |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 中国RoHS（振動試験） | Environmentally Friendly Use Period = 50 |
| ピッチ（主要商業データ） | 5 mm |
| REACh SVHC（振動試験） | |
| 注記（パッケージ情報） | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| eCl@ss 5.1 (分類) | 27261100 |
| eCl@ss 6.0 (分類) | 27261100 |
| eCl@ss 7.0 (分類) | 27440401 |
| eCl@ss 8.0 (分類) | 27440401 |
| eCl@ss 9.0 (分類) | 27440401 |
| 定格電流（引抜試験） | 24 A |
| 公称電圧（項目特性） | 400 V |
| トルク（電気パラメータ） | 0.5 Nm ... 0.6 Nm |
| ピッチ（材料データ - ハウジング） | 5 mm |
| ピン配置（主要商用データ） | Linear pinning |
| 仕様（電気試験） | IEC 60664-1:2007-04 |
| プラグ可能（電気的パラメータ） | Yes |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| （終端および接続方法） | 2.5 mm² / flexible / > 50 N |
| 注記の種類（パッケージ情報） | Note on application |
| 寸法a（材質データ - ハウジング） | 10 mm |
| 定格電圧（III/2）（引抜試験） | 400 V |
| 幅 [ w ] (材質データ - ハウジング) | 15 mm |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 15.3 mm |
| 長さ [ l ] (材質データ - ハウジング) | 18 mm |
| レベル数（主要商業データ） | 1 |
| 導体断面積（引抜試験） | 2.5 mm² |
| 接続方法（主要商用データ） | Screw connection with tension sleeve |
| 記事の範囲（主要な商業データ） | MKDSF 3 |
| ピン寸法（材料データ - ハウジング） | 0.9 x 0.9 mm |
| はんだピン[P]（材料データ - ハウジング） | 4.1 mm |
| ストリップ長さ（電気的パラメータ） | 8 mm |
| 接続方法（電気的パラメータ） | Screw connection with tension sleeve |
| ポジション数（主要商業データ） | 3 |
| 穴径（製品寸法） | 1.3 mm |
| 潜在的可能性の数（主要な商業データ） | 3 |
| 接続数（主要商業データ） | 3 |
| 定格サージ電圧（III/2）（引抜試験） | 4 kV |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（II/2）（電気試験） | 4 kV |
| 表面特性（接続容量） | Tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 定格サージ電圧（III/2）（電気試験） | 4 kV |
| 定格サージ電圧（III/3）（電気試験） | 4 kV |
| 結果（空間距離と沿面距離） | Test passed |
| 記事の簡単な説明（主要商業データ） | PCB terminal block |
| 振幅（空間距離と沿面距離） | 0.35 mm (10 - 60.1 Hz) |
| 周波数（空間距離と沿面距離） | 10 - 150 - 10 Hz |
| 引抜試験（結線・接続方法） | IEC 60999-1:1990-05 |
| 定格絶縁電圧（II/2）（電気試験） | 630 V |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/2）（電気試験） | 400 V |
| 定格絶縁電圧（III/3）（電気試験） | 250 V |
| 掃引速度（空間距離と沿面距離） | 1 octave/min |
| 加速（空間距離と沿面距離） | 5 g (60.1 - 150 Hz) |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 空間距離と沿面距離（電気試験） | IEC 60664-1:2007-04 |
| 導体断面積（電気パラメータ） | 0.2 mm² ... 4 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 11.2 mm |
| 仕様（空間距離および沿面距離） | IEC 60068-2-6:1982 + AMD 2:1985 |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 導体断面積が柔軟（電気パラメータ） | 0.2 mm² ... 2.5 mm² |
| 最小沿面距離値（II/2）（電気試験） | 3.2 mm |
| 最小沿面距離値（III/2）（電気試験） | 2 mm |
| 最小沿面距離値（III/3）（電気試験） | 3.2 mm |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 24 ... 12 |
| 周囲温度（組立）（一般製品情報） | -5 °C ... 100 °C |
| 周囲温度（動作）（一般製品情報） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60999-1:1990-05 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (5 - 7 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (5 - 7 µm Sn) |
| 軸ごとの試験時間（空間距離と沿面距離） | 2.5 h |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 金属表面はんだ付け部（中間層）（接続容量） | Nickel (2 - 3 µm Ni) |
| 金属表面端子点（中間層）（接続容量） | Nickel (2 - 3 µm Ni) |
| 最小クリアランス - 不均一電界（II/2）（電気試験） | 3 mm |
| 最小クリアランス - 不均一電界（III/2）（電気試験） | 3 mm |
| 最小クリアランス - 不均一電界（III/3）（電気試験） | 3 mm |
| 同じ断面積を持つ2本の導体（ソリッド）（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| 周囲温度（保管・輸送）（一般製品情報） | -40 °C ... 70 °C |
| 同じ断面積を持つ2本のフレキシブル導体（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.2 mm² / solid / > 10 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.25 mm² ... 2.5 mm² |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.25 mm² ... 2.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール（電気的パラメータ） | 0.25 mm² ... 0.75 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール付き（電気的パラメータ） | 0.5 mm² ... 1.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal section: 2.5 mm², number of potentials: 3, number of rows: 1, number of poles per row: 3, artic
