MKDSN 2,5/ 2-5,08 BD:12-11

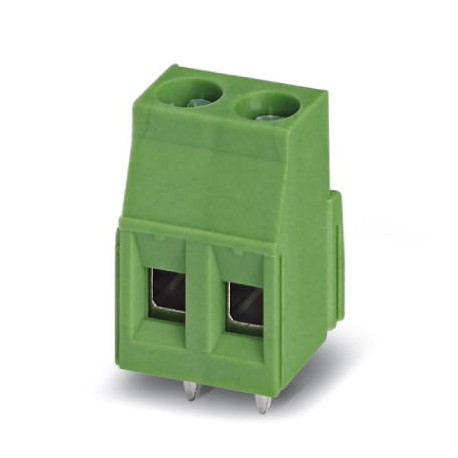

MKDSN 2,5/ 2-5,08 BD:12-11 1906792 PHOENIX CONTACT PCB terminal block, nominal current: 24 A, nom. voltage: ..
$0.00米ドル
3469 在庫あり
主な仕様
GTIN:4017918474898
注文キー:1906792
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918474898 |
| 注文キー | 1906792 |
| （図面） | |
| 梱包単位 | 1 |
| ピッチ（図面） | 5.08 mm |
| UNSPSC 11（ETIM） | 39121432 |
| ETIM 3.0（eCl@ss） | EC001121 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| UNSPSC 18.0（ETIM） | 39121432 |
| UNSPSC 19.0 (ETIM) | 39121432 |
| UNSPSC 20.0（ETIM） | 39121432 |
| UNSPSC 21.0（ETIM） | 39121432 |
| UNSPSC 6.01（ETIM） | 30211801 |
| UNSPSC 12.01 (ETIM) | 39121432 |
| 関税番号 | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| （周囲条件） | Test passed |
| ピン配置（図面） | Linear pinning |
| ねじ山（図面） | M3 |
| 取付タイプ（図面） | Wave soldering |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| レベル数（図面） | 1 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接続方法（図面） | Screw connection with tension sleeve |
| 注記（パッケージ情報） | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| 品目（図面） | MKDSN 2,5 |
| eCl@ss 4.0（分類） | 27141109 |
| eCl@ss 4.1 (分類) | 27141109 |
| eCl@ss 5.0 (分類) | 27141190 |
| eCl@ss 5.1 (分類) | 27261100 |
| eCl@ss 6.0 (分類) | 27261100 |
| eCl@ss 7.0 (分類) | 27440401 |
| eCl@ss 8.0 (分類) | 27440401 |
| eCl@ss 9.0 (分類) | 27440401 |
| 定格電流（引抜試験） | 24 A |
| 公称電圧（項目特性） | 400 V |
| ポジション数（図面） | 2 |
| 結果（温度上昇試験） | Test passed |
| トルク（電気パラメータ） | 0.5 Nm ... 0.6 Nm |
| 電位の数（図面） | 2 |
| ピッチ（材料データ - ハウジング） | 5.08 mm |
| 定格電圧（アイテムの特性） | 250 V |
| ドライブフォームネジ頭（図面） | Philipps recess with slotted Torx (H1L) |
| 接続数（図面） | 2 |
| 仕様（電気試験） | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| 振幅（温度上昇試験） | 0.35 mm (10 - 60.1 Hz) |
| 周波数（温度上昇試験） | 10 - 150 - 10 Hz |
| 公称電流（アイテムプロパティ） | 24 A |
| プラグ可能（電気的パラメータ） | Yes |
| 掃引速度（温度上昇試験） | 1 octave/min |
| （終端および接続方法） | 2.5 mm² / solid / > 50 N |
| 加速（温度上昇試験） | 5 g (60.1 - 150 Hz) |
| 簡単な記事の説明（図面） | PCB terminal block |
| 注記の種類（パッケージ情報） | Note on application |
| 寸法a（材質データ - ハウジング） | 5.08 mm |
| 定格電圧（III/2）（引抜試験） | 400 V |
| 仕様（温度上昇試験） | IEC 60068-2-6:2007-12 |
| 幅 [ w ] (材質データ - ハウジング) | 10.16 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 years |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 18.5 mm |
| 長さ [ l ] (材質データ - ハウジング) | 9.5 mm |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 定格電圧（II/2）（項目特性） | 630 V |
| 導体断面積（引抜試験） | 2.5 mm² |
| ハウジングカラー（材質データ - 問い合わせ） | green (6021) |
| 定格電圧（III/2）（アイテムの特性） | 400 V |
| ピン寸法（材料データ - ハウジング） | 0.8 x 0.9 mm |
| はんだピン[P]（材料データ - ハウジング） | 3.5 mm |
| ストリップ長さ（電気的パラメータ） | 6.5 mm |
| 接続方法（電気的パラメータ） | Screw connection with tension sleeve |
| 穴径（製品寸法） | 1.3 mm |
| 定格サージ電圧（III/2）（引抜試験） | 4 kV |
| 定格サージ電圧（II/2）（項目特性） | 4 kV |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（III/2）（項目特性） | 4 kV |
| 定格サージ電圧（III/3）（項目特性） | 4 kV |
| 表面特性（接続容量） | Tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 結果（空間距離と沿面距離） | Test passed |
| 軸ごとの試験時間（温度上昇試験） | 2.5 h |
| 標準に準拠した接続（振動試験） | EN-VDE |
| 引抜試験（結線・接続方法） | IEC 60999-1:1999-11 |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 空間距離と沿面距離（電気試験） | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| 導体断面積（電気パラメータ） | 0.2 mm² ... 2.5 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 15 mm |
| 仕様（空間距離および沿面距離） | IEC 60947-7-4:2013-08 |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 導体断面積が柔軟（電気パラメータ） | 0.2 mm² ... 2.5 mm² |
| 最小沿面距離値（II/2）（電気試験） | 3.2 mm |
| 最小沿面距離値（III/2）（電気試験） | 3 mm |
| 最小沿面距離値（III/3）（電気試験） | 3.2 mm |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 24 ... 14 |
| 周囲温度（組立）（一般製品情報） | -5 °C ... 100 °C |
| 周囲温度（動作）（一般製品情報） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60999-1:1999-11 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 最小クリアランス - 不均一電界（II/2）（電気試験） | 3 mm |
| 最小クリアランス - 不均一電界（III/2）（電気試験） | 3 mm |
| 最小クリアランス - 不均一電界（III/3）（電気試験） | 3 mm |
| 同じ断面積を持つ2本の導体（ソリッド）（電気パラメータ） | 0.2 mm² ... 0.75 mm² |
| 周囲温度（保管・輸送）（一般製品情報） | -40 °C ... 70 °C |
| 同じ断面積を持つ2本のフレキシブル導体（電気パラメータ） | 0.2 mm² ... 0.75 mm² |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.2 mm² / flexible / > 10 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.25 mm² ... 2.5 mm² |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.25 mm² ... 2.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き（電気的パラメータ） | 0.25 mm² ... 0.75 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きTWINフェルール付き（電気的パラメータ） | 0.5 mm² ... 1.5 mm² |
製品説明
Terminal block for printed circuit board, rated current: 24 A, dimensioning voltage (III/2): 400 V, nominal section: 2.5 mm², Number of potentials: 2, Number of rows: 1, Number of poles per row: 2, ar
