MKDSP 10HV/ 4-12,7 GYRZH1LBDPE

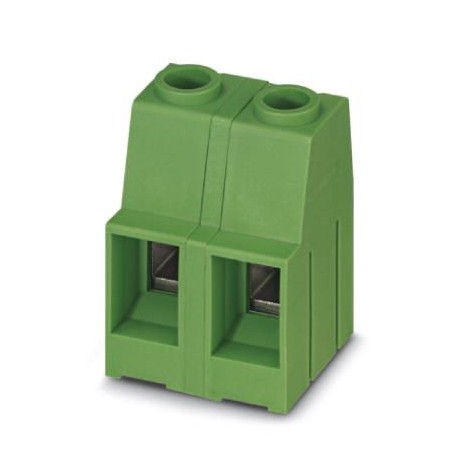

MKDSP 10HV/ 4-12,7 GYRZH1LBDPE 1763313 PHOENIX CONTACT PCB terminal block
$0.00米ドル
4238 在庫あり
主な仕様
GTIN:4046356416078
注記:Made to Order (non-returnable)
注文キー:1763313
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356416078 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1763313 |
| 梱包単位 | 50 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85369010 |
| 最小注文数量 | 50 pc |
| ねじ山（寸法） | M4 |
| ピッチ（主要商業データ） | 12.7 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 30.8 mm |
| ストリップ長さ（寸法） | 10 mm |
| 品目範囲（寸法） | MKDSP 10HV |
| 公称電流IN（寸法） | 76 A |
| はんだピン表面（寸法） | |
| ポジション数（寸法） | 4 |
| ディメンションa（主要商業データ） | 38.1 mm |
| 定格電圧（II/2）（寸法） | 1000 V |
| 幅 [ w ] (主要商業データ) | 48.26 mm |
| 高さ [ h ] (主要商業データ) | 35.8 mm |
| 長さ [ l ] (主要商業データ) | 22 mm |
| 公称断面積（寸法） | 10 mm² |
| 定格電圧（III/2）（寸法） | 1000 V |
| 定格電圧（III/3）（寸法） | 1000 V |
| 最大締め付けトルク（寸法） | 1.5 Nm |
| 穴径（主要商業データ） | 1.5 mm |
| 締め付けトルク、最小（寸法） | 1.2 Nm |
| はんだピン[P]（主要コマーシャルデータ） | 5 mm |
| 1個あたりの重量（梱包を除く） | 36.680 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 内径円筒ゲージ（寸法） | B6 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 定格サージ電圧（II/2）（寸法） | 6 kV |
| 定格サージ電圧（III/2）（寸法） | 8 kV |
| 定格サージ電圧（III/3）（寸法） | 8 kV |
| 導体断面積 AWG 最大 (一般) | 6 |
| 導体断面積AWG最小値（一般） | 20 |
| 標準に準拠した接続（寸法） | EN-VDE |
| 標準に準拠した接続（接続データ） | EN-VDE |
| 同一断面積の2本の導体、最大実線（一般） | 4 mm² |
| 同一断面積の2本の導体、最小単線（一般） | 0.5 mm² |
| 同じ断面積の2本の導体、最大撚線（一般） | 4 mm² |
| 同じ断面積の2本の導体を撚り合わせた最小値（一般） | 0.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（一般） | 2.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（一般） | 0.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（一般） | 6 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（一般） | 0.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 76 A, nominal voltage (III/2): 1000 V, nominal cross-section: 16 mm², number of potentials: 4, number of rows: 1, number of poles per row: 4,
