MKDSP 25/ 5-15,00 GY BD:L1

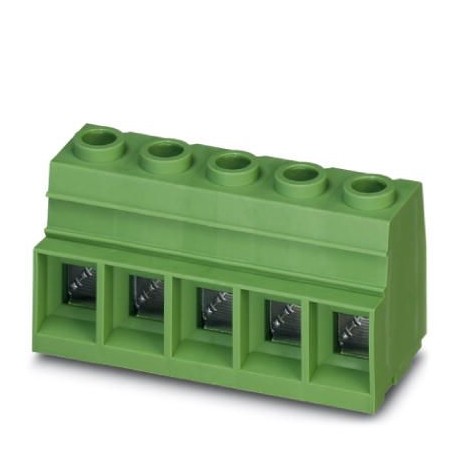

MKDSP 25/ 5-15,00 GY BD:L1 1712511 PHOENIX CONTACT PCB terminal block
$0.00米ドル
3674 在庫あり
主な仕様
GTIN:4055626290959
注文キー:1712511
梱包単位:1
関税番号:85369010
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626290959 |
| 注文キー | 1712511 |
| 梱包単位 | 1 |
| 関税番号 | 85369010 |
| （周囲条件） | Test passed |
| 乾熱（振動試験） | 168 h/100°C |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 湿熱（振動試験） | 48 h/30 °C/92 % |
| ピッチ（主要商業データ） | 15 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 試験結果（振動試験） | Test passed |
| 定格電流（引抜試験） | 125 A |
| トルク（電気パラメータ） | 2.5 Nm ... 4.5 Nm (≤ 25 mm² = 2.5 Nm; 35 mm² = 4.5 Nm) |
| ピッチ（材料データ - ハウジング） | 15 mm |
| 定格電流（アイテムプロパティ） | 125 A |
| ピン配置（主要商用データ） | Linear pinning |
| ねじ山（主要商業データ） | M5 |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| 試験仕様（振動試験） | IEC 60998-2-1:1990-04 |
| （終端および接続方法） | 25 mm² / flexible / > 135 N |
| 寸法a（材質データ - ハウジング） | 60 mm |
| 幅 [ w ] (材質データ - ハウジング) | 30 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 43.5 mm |
| 長さ [ l ] (材質データ - ハウジング) | 31 mm |
| レベル数（主要商業データ） | 1 |
| 接続方法（主要商用データ） | Screw connection with tension sleeve |
| 記事の範囲（主要な商業データ） | MKDSP 25 |
| ピン寸法（材料データ - ハウジング） | 1.2 x 1.2 mm |
| はんだピン[P]（材料データ - ハウジング） | 4.5 mm |
| ストリップ長さ（電気的パラメータ） | 18 mm |
| ポジション数（主要商業データ） | 5 |
| 納品状態（PCB設計の寸法） | Open clamping space |
| 穴径（製品寸法） | 1.6 mm |
| 潜在的可能性の数（主要な商業データ） | 5 |
| 接続数（主要商業データ） | 5 |
| 定格サージ電圧（III/2）（引抜試験） | 8 kV |
| 絶縁材料グループ（電気試験） | I |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（II/2）（電気試験） | 8 kV |
| 定格サージ電圧（III/2）（項目特性） | 8 kV |
| 表面特性（接続容量） | Tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 25 |
| 定格サージ電圧（III/2）（電気試験） | 8 kV |
| 定格サージ電圧（III/3）（電気試験） | 8 kV |
| 記事の簡単な説明（主要商業データ） | PCB terminal block |
| 乾熱（空気間隔と沿面距離） | 168 h/100°C |
| 定格絶縁電圧（III/2）（引抜試験） | 1000 V |
| 引抜試験（結線・接続方法） | IEC 60998-2-1:1990-04 |
| 湿潤熱（空気間隔と沿面距離） | 48 h/30 °C/92 % |
| 定格絶縁電圧（II/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/2）（項目特性） | 1000 V |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/2）（電気試験） | 1000 V |
| 定格絶縁電圧（III/3）（電気試験） | 1000 V |
| 試験結果（空間距離および沿面距離） | Test passed |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（電気パラメータ） | 0.5 mm² ... 35 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 39 mm |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 周囲温度（動作）（梱包情報） | -40 °C (Depending on the current carrying capacity/derating curve) |
| 導体断面積が柔軟（電気パラメータ） | 0.5 mm² ... 35 mm² |
| 試験仕様（空間距離および沿面距離） | IEC 60998-2-1:1990-04 |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 20 ... 2 |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60998-2-1:1990-04 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (5 - 7 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (5 - 7 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 同じ断面積を持つ2本の導体（ソリッド）（電気パラメータ） | 0.5 mm² ... 6 mm² |
| 同じ断面積を持つ2本のフレキシブル導体（電気パラメータ） | 0.5 mm² ... 6 mm² |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| 標準に準拠した接続（老化、湿気、固形物の浸透に対する耐性） | EN-VDE |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.5 mm² / solid / > 30 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 1.5 mm² ... 35 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 1 mm² ... 35 mm² |
| UL 94準拠の難燃性評価（老化、湿気、固形物の浸透に対する耐性） | V0 |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール（電気的パラメータ） | 0.5 mm² ... 4 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール付き（電気的パラメータ） | 0.5 mm² ... 16 mm² |
| 老化、湿度条件、固形物の浸入、有害な水の浸入に対する耐性（空気間隔および沿面距離） | Test passed IEC 60998-2-1:1990-04 168 h/100°C 48 h/30 °C/92 % |
製品説明
Terminal block for printed circuit board, nominal current: 125 A, nominal voltage (III/2): 1000 V, nominal cross-section: 35 mm², number of potentials: 5, number of rows: 1, number of poles per row: 5
