MKDSP 25/ 6-15,00 S

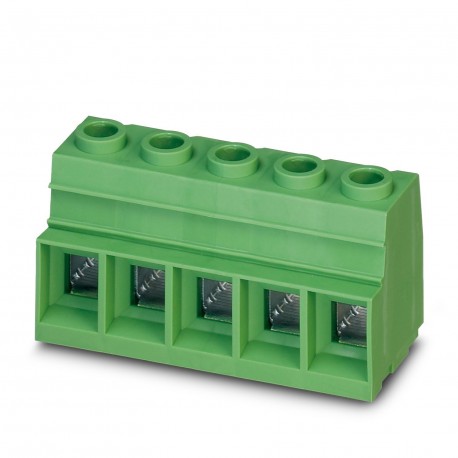

MKDSP 25/ 6-15,00 S 1864943 PHOENIX CONTACT PCB terminal block, nominal current: 125 A, nom. voltage: 1000 V..
$0.00米ドル
3816 在庫あり
主な仕様
:0.5 mm² / flexible / > 20 N
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:Standard
ピッチ:15 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.5 mm² / flexible / > 20 N | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Standard |
| ピッチ | 15 mm |
| 結果 | Test passed |
| プロセス | Wave soldering |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 90 mm |
| 高さ [h] | 43.5 mm |
| 長さ [l] | 31 mm |
| ピン配置 | Linear pinning |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 製品ライン | COMBICON Terminals XL |
| 製品タイプ | Printed circuit board terminal |
| 穴径 | 1.6 mm |
| 取り付けタイプ | Wave soldering |
| 仕様 | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
| 行数 | 1 |
| ピン寸法 | 1.2 x 1.2 mm |
| 製品ファミリー | MKDSP 25 |
| カラー（ハウジング） | green (6021) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 03 |
| 接触材料 | Cu alloy |
| 設置高さ | 39 mm |
| 剥ぎ取り長さ | 18 mm |
| 露出時間 | 5 s |
| 接続方法 | Screw connection with tension sleeve |
| 締め付けトルク | 2.5 Nm ... 4.5 Nm ( |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 125 A |
| 公称電圧UN | 1000 V |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 6 |
| 潜在的な数 | 6 |
| 定格電圧（II/2） | 1000 V |
| ドライブフォームネジ頭 | Slotted (L) |
| 公称断面積 | 35 mm² |
| 接続数 | 6 |
| 定格電圧（III/2） | 1000 V |
| 定格電圧（III/3） | 1000 V |
| はんだピン長さ [P] | 4.5 mm |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | Tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 4 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 8 kV |
| 導体断面積 AWG | 20 ... 2 |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 8 kV |
| 導体断面積は剛性 | 0.5 mm² ... 35 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 導体の前処理に関する注意事項 | The following measures are required for durable and reliable contacting of the aluminum conductor: the stripped end of the aluminum conductor must be separated from the oxide layer using a blade, and immediately dipped in non-acid and non-alkali Vaseline. The pretreatment must be repeated when connecting the conductors anew. |
| 周囲温度（動作） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 定格絶縁電圧（II/2） | 1000 V |
| 導体断面積が柔軟 | 0.5 mm² ... 35 mm² |
| 定格絶縁電圧（III/2） | 1000 V |
| 定格絶縁電圧（III/3） | 1000 V |
| 最小沿面距離（II/2） | 8 mm |
| 要件温度上昇試験 | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| 最小沿面距離 (III/2) | 8 mm |
| 最小沿面距離 (III/3) | 12.5 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 金属表面のはんだ付け領域（最上層） | Tin (5 - 7 µm Sn) |
| 金属表面端子点（最上層） | Tin (5 - 7 µm Sn) |
| 導体の断面積 / トルク / 形状 | Cable cross section:35 mm²; Torque:4.5 Nm; Form of cable:round, single-strand, class 1(re) |
| 同じ断面積の2本の導体、ソリッド | 0.5 mm² ... 6 mm² |
| 絶縁抵抗、隣接位置 | > 5 MΩ |
| 同じ断面積の2本の導体、フレキシブル | 0.5 mm² ... 6 mm² |
| 最小クリアランス値 - 非均質磁場（II/2） | 8 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 8 mm |
| 最小クリアランス値 - 非均質場（III/3） | 8 mm |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 1.5 mm² ... 35 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 1 mm² ... 35 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.5 mm² / solid / > 20 N |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.5 mm² ... 4 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 16 mm² |
製品説明
Terminal block for printed circuit board, rated current: 125 A, rated voltage (III/2): 1000 V, rated cross-section: 35 mm², number of potentials: 6, number of rows: 1, number of poles per row: 6, arti
