MKDSP 95/ 1-20,0-FL

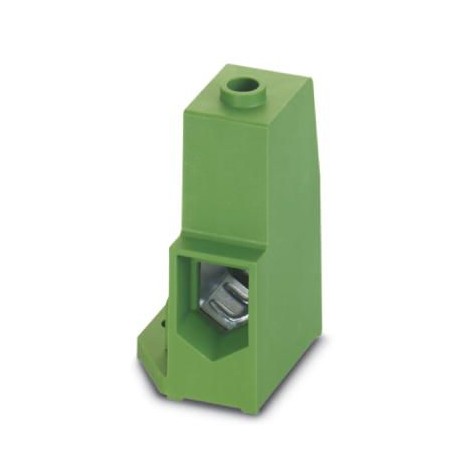

MKDSP 95/ 1-20,0-FL 1841856 PHOENIX CONTACT PCB terminal block
$0.00米ドル
4249 在庫あり
主な仕様
GTIN:4046356920018
注記:Made to Order (non-returnable)
注文キー:1841856
梱包単位:5 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356920018 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1841856 |
| 梱包単位 | 5 pc |
| 原産国 | DE (Germany) |
| （接続データ） | Cable cross section:35 mm²; Torque:10 Nm; Form of cable:round, single-strand, class 1(re) |
| 関税番号 | 85369010 |
| 最小注文数量 | 5 pc |
| ねじ山（寸法） | M8 |
| ピッチ（主要商業データ） | 20 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 69 mm |
| ストリップ長さ（寸法） | 25 mm |
| 品目範囲（寸法） | MKDSP 95/..-F |
| 公称電流IN（寸法） | 232 A |
| はんだピン表面（寸法） | |
| 仕様（接続データ） | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
| 断熱材（寸法） | PA |
| ポジション数（寸法） | 1 |
| 最大負荷電流（寸法） | 232 A |
| ピン間隔（主要商業データ） | 13.8 mm |
| 定格電圧（II/2）（寸法） | 1000 V |
| 幅 [ w ] (主要商業データ) | 52 mm |
| 高さ [ h ] (主要商業データ) | 73 mm |
| 長さ [ l ] (主要商業データ) | 44 mm |
| 公称断面積（寸法） | 95 mm² |
| 定格電圧（III/2）（寸法） | 1000 V |
| 定格電圧（III/3）（寸法） | 1000 V |
| 穴径（主要商業データ） | 4.8 mm |
| 締め付けトルク、最小（寸法） | 10 Nm |
| はんだピン[P]（主要コマーシャルデータ） | 4 mm |
| 1個あたりの重量（梱包を除く） | 107.000 g |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 絶縁材料グループ（寸法） | I |
| 定格サージ電圧（II/2）（寸法） | 6 kV |
| 定格サージ電圧（III/2）（寸法） | 8 kV |
| 定格サージ電圧（III/3）（寸法） | 8 kV |
| 導体断面積 AWG 最大 (一般) | 3/0 |
| 導体断面積AWG最小値（一般） | 6 |
| 導体断面積（固体最大）（一般） | 16 mm² |
| 導体断面積（最小）（一般） | 10 mm² |
| 標準に準拠した接続（寸法） | EN-VDE |
| 導体断面積最大可とう性（一般） | 95 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 25 mm² |
| 導体前処理に関する注意事項（接続データ） | The following measures are required for durable and reliable contacting of the aluminum conductor: the stripped end of the aluminum conductor must be separated from the oxide layer using a blade, and immediately dipped in non-acid and non-alkali Vaseline. The pretreatment must be repeated when connecting the conductors anew. |
| UL 94準拠の難燃性評価（寸法） | V0 |
| ケーブルの断面積-トルク-形状（接続データ） | Cable cross section:95 mm²; Torque:10 Nm; Form of cable:sector-shaped, single-strand, class 1, α = 90°(se) |
| 同一断面積の2本の導体、最大実線（一般） | 25 mm² |
| 同一断面積の2本の導体、最小単線（一般） | 16 mm² |
| 同じ断面積の2本の導体、最大撚線（一般） | 25 mm² |
| 同じ断面積の2本の導体を撚り合わせた最小値（一般） | 16 mm² |
| 規格に準拠した接続（アルミ導体に関する情報） | EN-VDE |
| UL 94準拠の難燃性評価（アルミニウム導体に関する情報） | V0 |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ最大（一般） | 95 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ付き最小（一般） | 16 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（一般） | 95 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小値（一般） | 16 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（一般） | 25 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（一般） | 16 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（一般） | 25 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（一般） | 16 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 232 A, nominal voltage (III/2): 1000 V, nominal section: 95 mm², number of potentials: 1, number of rows: 1, number of poles per row: 1, fami
