| パラメータ | 価値 |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| リンク | Screw connection with cage |
| ステップ | 5 mm |
| 注記 | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |

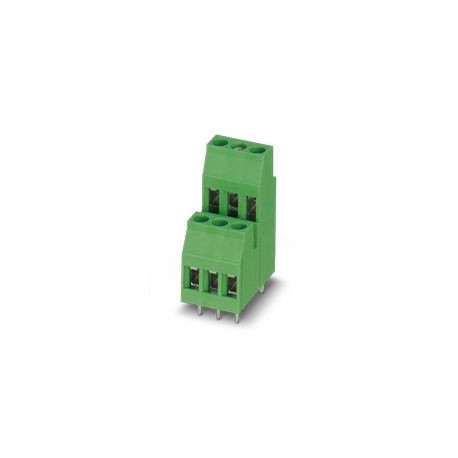

| タイプ | Modular PCB terminal block |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| パッケージ | Packed in carton |
| 幅 [w] | 10 mm |
| 高さ [h] | 36.4 mm |
| 長さ [l] | 22.3 mm |
| ピン配置 | Linear Pinning |
| シャンクサイズ | 0.9 x 0.9 mm |
| スイープスピード | 1 octave/min |
| 温度 | 850 °C |
| カラー(ケース) | Green (6021) |
| 極数 | 2 |
| 製品ライン | COMBICON Terminals M |
| 製品タイプ | PCB terminal block |
| ボア径 | 1.3 mm |
| 取り付けタイプ | Wave Soldering |
| 行数 | 2 |
| 製品ファミリー | MKKDSG 3 |
| 表面仕上げ | Galvanic tin plating |
| 接触材料 | Cu Alloy |
| 定格電流IN | 17.5 A |
| 定格電圧 UN | 400 V |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| テスト仕様 | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| 汚染度 | 3 |
| 寸法図 | |
| 設置高さ | 31.4 mm |
| 断熱材 | PA |
| 公称断面積 | 2.5 mm² |
| サイジング電圧(II/2) | 630 V |
| 溶接シャンク長さ [P] | 5 mm |
| サイジング電圧(III/2) | 400 V |
| サイジング電圧(III/3) | 250 V |
| 車軸あたりのテスト時間 | 2.5 h |
| 申請期間 | 5 s |
| 器具型ネジ頭 | Longitudinal slit (L) |
| 断熱材グループ | The |
| IEC 60112に準拠したCTI | 600 |
| 導体断面積AWG | 24 ... 12 |
| 定格インパルス電圧(II/2) | 4 kV |
| 最小沿面距離値(II/2) | 3.2 mm |
| 定格インパルス電圧(III/2) | 4 kV |
| 定格インパルス電圧(III/3) | 4 kV |
| 剛性導体断面 | 0.2 mm² ... 4 mm² |
| インパルス電圧のサイジング(II/2) | 4 kV |
| 周囲温度(取り付け時) | -5 °C ... 100 °C |
| 最小沿面値(III/2) | 3 mm |
| 最小沿面値(III/3) | 3.2 mm |
| 接続セクションに関する注意事項 | In case of conductor connected by 4 mm² (rigid). |
| 定格絶縁電圧(II/2) | 630 V |
| インパルス電圧のサイジング(III/2) | 4 kV |
| インパルス電圧のサイジング(III/3) | 4 kV |
| 周囲温度(動作時) | -40 °C ... 100 °C (Depending on current flow curve/derating curve) |
| 定格絶縁電圧(III/2) | 400 V |
| フレキシブル導体断面 | 0.2 mm² ... 2.5 mm² |
| 加熱検証要件 | Temperature rise ≤ 45 K |
| 定格絶縁電圧(III/3) | 250 V |
| 剥ぎ取る部分の長さ | 7 mm |
| 電位あたりの溶接ピンの数 | 1 |
| 周囲温度(保管/輸送) | -40 °C ... 70 °C |
| UL 94準拠の可燃性クラス | V0 |
| 相対湿度(輸送および保管) | 30 % ... 70 % |
| 金属表面溶接部(表層) | Tin (4 - 8 μm Sn) |
| 同一断面の2本の導体(剛性) | 0.2 mm² ... 1.5 mm² |
| 隣接する極間の絶縁抵抗 | 109Ω |
| 金属表面、接合部(表面層) | Tin (4 - 8 μm Sn) |
| 同一のフレキシブル断面を持つ2本の導体 | 0.2 mm² ... 1.5 mm² |
| 最小沿面距離値 - 不均質範囲(II/2) | 3 mm |
| 最小沿面距離値 - 不均質範囲(III/2) | 3 mm |
| 最小クリアランス値 - 不均一範囲(III/3) | 3 mm |
| 表面電流に対する耐性(DIN EN 60112(VDE 0303-11)) | CTI 600 |
| EN 60695-10-2に準拠したブリネル硬さ試験温度 | 125 °C |
| EN 60695-2-13に準拠したGWITフィラメント発火温度 | 775 |
| EN 60695-2-12に準拠したGWFIフィラメントの燃焼指数 | 850 |
| フレキシブル導体断面、ラグとプラスチックカラーを取り付けた構造 | 0.25 mm² ... 2.5 mm² |
| プラスチックカラーのないケーブルラグを備えたフレキシブル導体断面 | 0.25 mm² ... 1.5 mm² |
| 導体断面積/導体種類/引張力公称値/実効値 | 0.2 mm² / rigid / > 10 N |
| プラスチックカラーなしのフェルール付き、同じフレキシブル断面の2本の導体 | 0.25 mm² ... 0.75 mm² |
| プラスチックカラー付きツインフェルールを備えた、同一断面のフレキシブル導体2本 | 0.5 mm² ... 0.5 mm² |
