MNT-TELE S/WH

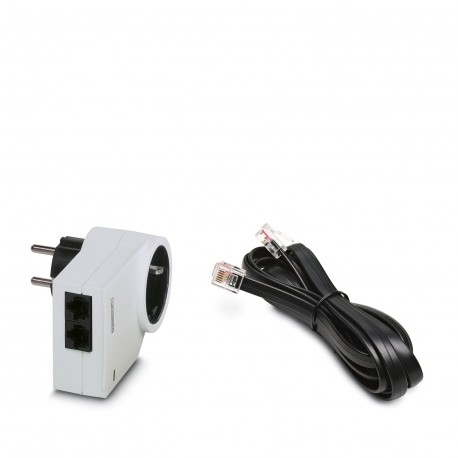

MNT-TELE S/WH 2880901 PHOENIX CONTACT Type 3 surge protection device
$0.00米ドル
3492 在庫あり
主な仕様
:C2
注記:2011
タイプ:Attachment plug
深さ:78 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| C2 | |
| 注記 | 2011 |
| タイプ | Attachment plug |
| 深さ | 78 mm |
| 幅 | 63 mm |
| 身長 | 103 mm |
| ENタイプ | T3 |
| 高度 | ≤ 2000 m (amsl) |
| 製品タイプ | Device protection |
| 取り付けタイプ | Plugging into the mains socket |
| 定格電流 | 150 mA (25 °C) |
| 製品ファミリー | MAINTRAB |
| ポート数 | One |
| ハウジング材質 | PA 6 |
| 汚染度 | 2 |
| 接続方法 | RJ12 |
| 公称電圧UN | 230/400 V AC (TN) |
| 寸法図 | |
| 行動の方向 | L/N-PE & Signal Line-Earth Ground |
| 断熱材 | PA 6 |
| 容量（コア-コア） | typ. 1 nF |
| 複合波UOC | 4 kV |
| 保護の程度 | IP20 (Child-proofing) |
| 公称周波数 fN | 50 Hz (60 Hz) |
| 過電圧カテゴリー | III |
| 残留電流IPE | ≤ 5 µA |
| 材料のCTI値 | 400 |
| 容量（コア-アース） | typ. 5 pF |
| 定格負荷電流 IL | 16 A (30 °C) |
| 応答時間 tA(LN) | ≤ 25 ns |
| モジュールあたりのワイヤペア数 | 1 |
| 応答時間 tA(L-PE) | ≤ 100 ns |
| 応答時間 tA(N-PE) | ≤ 100 ns |
| IEC試験分類 | C1 |
| UT(LN)におけるTOV挙動 | 335 V AC (5 s / withstand mode) |
| 規格/仕様 | IEC 61643-11 |
| UT(L-PE)におけるTOV挙動 | 440 V AC (5 s / withstand mode) |
| UT(N-PE)におけるTOV挙動 | 1200 V AC (200 ms / safe failure mode) |
| 絶縁抵抗 Riso | ≥ 1 MΩ |
| 最大必要バックアップヒューズ | 16 A (gG / B / C) |
| 国別使用 | NL, E, I, S, FIN, TR |
| 基準試験電圧UREF | 255 V AC |
| 応答時間 tA(ライン-ライン) | ≤ 25 ns |
| パルスリセット時間（ライン間） | ≤ 15 ms |
| 応答時間 tA(ライン-アース) | ≤ 100 ns |
| 待機電力消費PC | ≤ 1 VA |
| エネルギー吸収対称 | 140 J (L-N) |
| 最大連続電圧UC | 200 V DC |
| エネルギー吸収、非対称 | 220 J (L(N)-PE) |
| サージ保護障害メッセージ | optical |
| 周囲温度（動作） | -25 °C ... 75 °C |
| Iamaxにおける残留電圧（PE） | ≤ 1 kV (at 1 kA) |
| 許容湿度（動作） | 5 % ... 95 % |
| Iamaxにおける残留電圧（LN） | ≤ 1 kV (at 1 kA) |
| 電圧保護レベルアップ(LN) | ≤ 1.2 kV |
| Iamaxにおける残留電圧（L-PE） | ≤ 1 kV (at 1 kA) |
| 電圧保護レベルアップ(L-PE) | ≤ 1.5 kV |
| 電圧保護レベルアップ(N-PE) | ≤ 1.5 kV |
| 短絡電流定格 ISCCR | 1.5 kA AC |
| 分岐配線の最大バックアップヒューズ | 16 A (gG / B / C) |
| 動作有効電流 ICat UC | ≤ 150 µA |
| 最大放電電流 Imax(8/20) µs | 2.5 kA |
| UL 94準拠の難燃性評価 | V-0 |
| 公称放電電流 In(8/20) µs | 3 kA (> 5x) |
| 電圧保護レベルアップ（ライン間） | ≤ 460 V (C2 - 1 kA) |
| 周囲温度（保管/輸送） | -25 °C ... 75 °C |
| 電圧保護レベルアップ（ライン-アース間） | ≤ 900 V (C2 - 2 kA) |
| In(導体-接地)の残留電圧 | ≤ 30 V |
| 総放電電流 Itotal(8/20) µs | 10 kA |
| In(導体-導体)の残留電圧 | ≤ 500 V |
| 最大連続動作電圧UC(LN) | 275 V AC |
| 最大連続動作電圧UC(L-PE) | 360 V AC |
| 最大連続動作電圧UC(N-PE) | 360 V AC |
| 交流電流容量（線間） | 250 mA - 1 s |
| 交流電流容量（線-アース間） | 10 A - 1 s |
| 公称放電電流 In(8/20) µs (線間) | 1 kA |
| 公称パルス電流 Ian (10/1000) µs (線間) | 35 A |
| 残留電圧（Ian、10/1000）µs（線間） | ≤ 35 V |
| カットオフ周波数 fg (3 dB)、100 Ωシステムにおける対称 | typ. 4 MHz |
| カットオフ周波数 fg (3 dB)、150 Ωシステムにおける対称 | typ. 3 MHz |
| カットオフ周波数 fg (3 dB)、600 Ωシステムにおける対称 | typ. 700 kHz |
| 公称放電電流 In(8/20) µs (ライン-グランド間) | 2.5 kA |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) | 200 A |
| 残留電圧（Ian、10/1000）µs（ライン-アース間） | ≤ 35 V |
| 1 kV/µs（ライン間）スパイクでの出力電圧制限 | ≤ 360 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限 | ≤ 900 V |
| 1 kV/µs（ライン間）の静的出力電圧制限 | ≤ 360 V |
製品説明
Socket attachment plug with surge protection for the power supply and signal connection of an end device with analog or digital telecommunications interface (VDSL up to 50 Mbps, on short paths (< 300
