MSTB 2,5/ 5-ST-RF

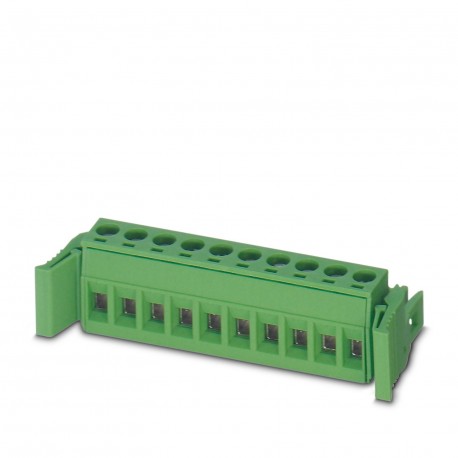

MSTB 2,5/ 5-ST-RF 1946396 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4920 在庫あり
主な仕様
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:Standard
ピッチ:5 mm
色 （）:()
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Standard |
| ピッチ | 5 mm |
| 色 （） | () |
| 幅 [w] | 37.22 mm |
| 高さ [h] | 15 mm |
| 長さ [l] | 22.8 mm |
| ロックタイプ | Snap-in locking |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | PCB connector |
| 仕様 | IEC 60664-1:2007-04 |
| 行数 | 1 |
| 製品ファミリー | MSTB 2,5/..-ST-RF |
| 取り付けフランジ | without |
| 記事の改訂 | 03 |
| コネクタシステム | COMBICON MSTB 2,5 |
| 接触材料 | Cu alloy |
| 設置高さ | 15 mm |
| 剥ぎ取り長さ | 7 mm |
| 接続方法 | Screw connection with tension sleeve |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 12 A |
| 公称電圧UN | 320 V |
| 操作上の注意 | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 5 |
| 潜在的な数 | 5 |
| 定格電圧（II/2） | 630 V |
| ドライブフォームネジ頭 | Slotted (L) |
| 公称断面積 | 2.5 mm² |
| 接続数 | 5 |
| 定格電圧（III/2） | 320 V |
| 定格電圧（III/3） | 250 V |
| 接点接続タイプ | Socket |
| 表面特性 | hot-dip tin-plated |
| 絶縁材料グループ | I |
| 推奨圧着工具 | 1212034 CRIMPFOX 6 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 4 kV |
| 導体断面積 AWG | 24 ... 12 |
| 定格サージ電圧（III/2） | 4 kV |
| 定格サージ電圧（III/3） | 4 kV |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 630 V |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 定格絶縁電圧（III/2） | 320 V |
| 定格絶縁電圧（III/3） | 250 V |
| 最小沿面距離（II/2） | 3.2 mm |
| 最小沿面距離 (III/2) | 3 mm |
| 最小沿面距離 (III/3) | 3.2 mm |
| 導体/PCB接続方向 | 0 ° |
| 円筒ゲージ axb / 直径 | 2.8 mm x 2.0 mm / 2.4 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 金属表面接触面積（最上層） | Tin (5 - 7 µm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 金属表面端子点（最上層） | Tin (5 - 7 µm Sn) |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 1 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 1.5 mm² |
| 最小クリアランス値 - 非均質磁場（II/2） | 3 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 3 mm |
| 最小クリアランス値 - 非均質場（III/3） | 3 mm |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 2.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 2.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 1 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1.5 mm² |
製品説明
PCB connector, nominal cross section: 2.5 mm2, nominal current: 12 A, rated voltage (III/2): 320 V, contact surface: Sn, contact connection type: Socket, number of potentials: 5, number of rows: 1, nu
