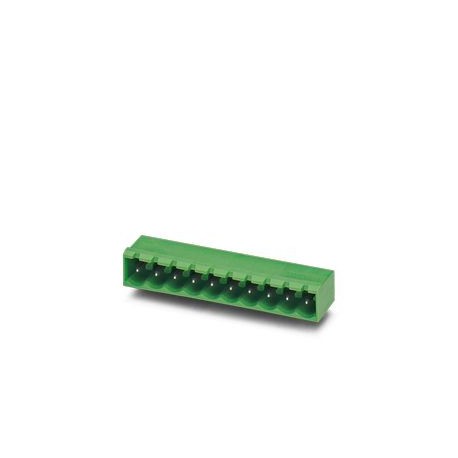

MSTBA 2,5/10-G-5,08 BU
MSTBA 2,5/10-G-5,08 BU 1521146 PHOENIX CONTACT Printed circuit board base case, nominal section: 2.5 mm², co..
$1.92米ドル
5241 在庫あり
主な仕様
ステップ:5.08 mm
結果:Approved Test
振幅:0.35 mm (10 Hz ... 60.1 Hz)
幅 [w]:52.72 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ステップ | 5.08 mm |
| 結果 | Approved Test |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 幅 [w] | 52.72 mm |
| 頻度 | 10 - 150 - 10 Hz |
| 高さ [h] | 11.8 mm |
| 長さ [l] | 12 mm |
| ピンのデザイン | Linear Pin Arrangement |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| プラグサイクル | 25 |
| スイープ速度 | 1 octave/min |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | Printed circuit board base housing |
| 穴径 | 1.4 mm |
| 行数 | 1 |
| 全高 | 8.57 mm |
| 製品ファミリー | MSTBA 2.5/.. -G |
| 熱応力 | 100 °C/168 h |
| カラー（ハウジング） | Blue (5015) |
| 極数 | 10 |
| 接触材料 | Cu Alloy |
| 寸法図 | |
| サイクル数 | 25 |
| 取り付けタイプ | Wave soldering |
| 腐食疲労 | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| 包装の種類 | Boxed Packaging |
| 接触抵抗 | 1.4 mΩ |
| 公称電流IN | 12 A |
| 公称電圧UN | 320 V |
| テスト仕様 | DIN EN 60512-1-1:2003-01 |
| 耐えられるAC電圧 | 2.21 kV |
| 汚染度 | 3 |
| 断熱材 | PA |
| 溶接ピン長さ [P] | 3.23 mm |
| 接触抵抗R1 | 1.4 mΩ |
| 接触抵抗R2 | 1.4 mΩ |
| プラグイン力約 | 8 N |
| 公称電圧（II/2） | 630 V |
| テストされた極の数 | 24 |
| サイジング電圧（III/3） | 320 V |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | Galvanically tinned |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| 寸法電圧（III/2） | 320 V |
| 周囲温度（サービス） | -40 °C ... 100 °C (depending on the rating curve) |
| 周囲温度（取り付け） | -5 °C ... 100 °C |
| 公称過渡電圧（II/2） | 4 kV |
| 絶縁電圧（II/2）の選定 | 630 V |
| 公称過渡電圧（III/2） | 4 kV |
| 公称過渡電圧（III/3） | 4 kV |
| 絶縁電圧（III/2）の選定 | 320 V |
| 絶縁電圧（III/3）の選定 | 320 V |
| 最小沿面距離線値（II/2） | 3.2 mm |
| 海面での耐えられる衝撃電圧 | 4.8 kV |
| 金属表面溶接部（上層） | Tin (3 - 5 μm Sn) |
| 最小沿面距離線値（III/2） | 3 mm |
| 最小沿面距離線値（III/3） | 4 mm |
| 電位あたりのはんだピンの数 | 1 |
| 使用されるコンタクトホルダー要件 >20 N | Approved Test |
| 隣接極間の絶縁抵抗 | > 5 MΩ |
| 過渡電圧（II/2）の寸法決定 | 4 kV |
| UL 94準拠の難燃性クラス | V0 |
| ポール抜き差し時の電力約 | 6 N |
| 過渡電圧の測定（III/2） | 4 kV |
| 過渡電圧の測定（III/3） | 4 kV |
| 金属表面接触面積（最上層） | Tin (3 - 5 μm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 金属表面接触面積（中間層） | Nickel (1.3 - 3 μm Ni) |
| 金属表面溶接部（中間層） | Nickel (1.3 - 3 μm Ni) |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
| EN 60695-10-2に準拠したボール硬度試験温度 | 125 °C |
| 漏れ電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 600 |
| 空気絶縁距離の最小値 - 不均一電界（II/2） | 3 mm |
| 空気絶縁距離の最小値 - 不均一電界（III/2） | 3 mm |
| 空気絶縁距離の最小値 - 不均質電界（III/3） | 3 mm |
| EN 60695-2-12に準拠したGWFI白熱フィラメントの可燃性番号 | 850 |
| EN 60695-2-13に準拠した白熱フィラメントの発火温度GWIT | 775 |
