MSTBA 2,5/ 3-G-5,08-LR PA1,3

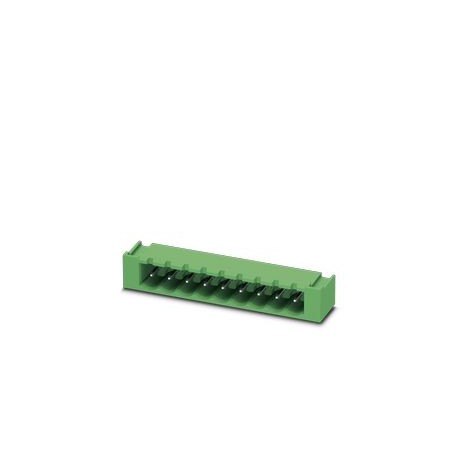

MSTBA 2,5/ 3-G-5,08-LR PA1,3 1540179 PHOENIX CONTACT Printed circuit board base housing, nominal section: 2...
$0.00米ドル
4137 在庫あり
主な仕様
ステップ:5.08 mm
注記:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
結果:Test passed
振幅:0.35 mm (10 Hz ... 60.1 Hz)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ステップ | 5.08 mm |
| 注記 | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| パッケージ | Packed in carton |
| 幅 [w] | 25.4 mm |
| 高さ [h] | 11.8 mm |
| 長さ [l] | 12 mm |
| ピン配置 | Linear Pinning |
| ショックフォーム | Semi-sinusoidal |
| シャンクサイズ | 1 x 1 mm |
| スイープスピード | 1 octave/min |
| 加速度 | 30g |
| カラー（ケース） | Green (6021) |
| 極数 | 3 |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | Basic socket for printed circuit boards |
| ボア径 | 1.4 mm |
| 取り付けタイプ | Wave Soldering |
| 行数 | 1 |
| 製品ファミリー | MSTBA 2.5/.. -G-LR |
| ショック持続時間 | 18 ms |
| 表面仕上げ | Galvanic tin plating |
| テストの指示 | X, Y and Z axis (pos. and neg.) |
| 接触材料 | Cu Alloy |
| 固定AC電圧 | 2.21 kV |
| 質量抵抗率 | 1.3 mΩ |
| サイクル数 | 25 |
| 定格電流IN | 12 A |
| 定格電圧 UN | 320 V |
| 操縦サイクル | 25 |
| 操作上の注意 | According to DIN EN 61984, COMBICON connectors are switchable powerless (COC) connectors. For intended use, they must not be plugged in or disconnected when they are still energized or under load. |
| テスト仕様 | DIN EN 60512-1-1:2003-01 |
| 汚染度 | 3 |
| 寸法図 | |
| 設置高さ | 8.57 mm |
| 断熱材 | PBT |
| 質量抵抗率R1 | 1.3 mΩ |
| 質量抵抗率R2 | 1.3 mΩ |
| サイジング電圧（II/2） | 400 V |
| 溶接シャンク長さ [P] | 3.23 mm |
| テストされた極の数 | 24 |
| サイジング電圧（III/2） | 320 V |
| サイジング電圧（III/3） | 250 V |
| 車軸あたりのテスト時間 | 2.5 h |
| 腐食による応力 | 0.2 dm3KNOW2on 300 dm3/40 °C/1 cycle |
| 断熱材グループ | IIIa |
| IEC 60112に準拠したCTI | 225 |
| 定格インパルス電圧（II/2） | 4 kV |
| 最小沿面距離値（II/2） | 4 mm |
| 定格インパルス電圧（III/2） | 4 kV |
| 定格インパルス電圧（III/3） | 4 kV |
| インパルス電圧のサイジング（II/2） | 4 kV |
| 周囲温度（取り付け時） | -5 °C ... 100 °C |
| 最小沿面値(III/2) | 3.2 mm |
| 最小沿面値(III/3) | 4 mm |
| 定格絶縁電圧（II/2） | 400 V |
| インパルス電圧のサイジング（III/2） | 4 kV |
| インパルス電圧のサイジング（III/3） | 4 kV |
| ポールあたりの引張力は約 | 11 N |
| 周囲温度（動作時） | -40 °C ... 100 °C (depending on derating curve) |
| 定格絶縁電圧（III/2） | 320 V |
| 極あたりの挿入力は約 | 8 N |
| 定格絶縁電圧（III/3） | 250 V |
| 熱の影響によるストレス | 100 °C/168 h |
| 電位あたりの溶接ピンの数 | 1 |
| 金属表面溶接部（中間層） | Nickel (1 - 3 μm Ni) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| UL 94準拠の可燃性クラス | V0 |
| 海面上の垂直衝撃張力 | 4.8 kV |
| 金属表面接触面積（中間層） | Nickel (1 - 3 μm Ni) |
| 相対湿度（輸送および保管） | 30 % ... 70 % |
| 金属表面溶接部（表層） | Tin (3 - 5 μm Sn) |
| 金属表面接触部（表面層） | Tin (3 - 5 μm Sn) |
| 隣接する極間の絶縁抵抗 | > 5 MΩ |
| 最小沿面距離値 - 不均質範囲（II/2） | 3 mm |
| 最小沿面距離値 - 不均質範囲（III/2） | 3 mm |
| 最小クリアランス値 - 不均一範囲（III/3） | 3 mm |
| コンタクトホルダーの適用分野アプリケーション >20 N | Test passed |
| 表面電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 225 |
製品説明
PCB base socket, nominal cross-section: 2.5 mm2, colour: green, rated current: 12 A, dimensioning voltage (III/2): 320 V, contact surface: tin, contact connection type: plug, number of rows: 1, number
