| パラメータ | 価値 |
|---|---|
| ステップ | 5.08 mm |
| 幅 [w] | 15.24 mm |
| 高さ [h] | 8.6 mm |
| 長さ [l] | 33.9 mm |
| ピンのデザイン | Linear Pin Arrangement |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| 製品ライン | COMBICON Connectors M |

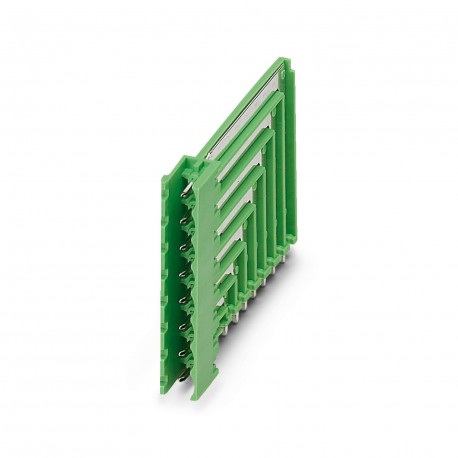

| 製品タイプ | Printed circuit board base housing |
| 穴径 | 1.3 mm |
| 記事レビュー | 00 |
| 行数 | 1 |
| 全高 | 9 mm |
| 製品ファミリー | MSTBO 2.5/.. -GL |
| カラー(ハウジング) | Black (9005) |
| 極数 | 3 |
| 接触材料 | Cu Alloy |
| 寸法図 | |
| 取り付けタイプ | Wave soldering |
| 寺院の寸法 | 0.32 x 1.2 mm |
| 包装の種類 | Boxed Packaging |
| 公称電流IN | 8 A |
| 公称電圧UN | 320 V |
| 断熱材 | PA |
| 溶接ピン長さ [P] | 3.2 mm |
| 公称電圧(II/2) | 630 V |
| サイジング電圧(III/3) | 250 V |
| 表面特性 | Malleable cast iron tinning |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| 寸法電圧(III/2) | 320 V |
| 周囲温度(サービス) | -40 °C ... 100 °C (depending on the rating curve) |
| 周囲温度(取り付け) | -5 °C ... 100 °C |
| 公称過渡電圧(II/2) | 4 kV |
| 絶縁電圧(II/2)の選定 | 630 V |
| 公称過渡電圧(III/2) | 4 kV |
| 公称過渡電圧(III/3) | 4 kV |
| 絶縁電圧(III/2)の選定 | 320 V |
| 絶縁電圧(III/3)の選定 | 250 V |
| 金属表面溶接部(上層) | Tin (5 - 7 μm Sn) |
| 電位あたりのはんだピンの数 | 1 |
| 手術に関する観察 | According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or under load. |
| 過渡電圧(II/2)の寸法決定 | 4 kV |
| UL 94準拠の難燃性クラス | V0 |
| 過渡電圧の測定(III/2) | 4 kV |
| 過渡電圧の測定(III/3) | 4 kV |
| 金属表面接触面積(最上層) | Tin (5 - 7 μm Sn) |
| 周囲温度(保管/輸送) | -40 °C ... 70 °C |
| 空気の相対湿度(保管/輸送) | 30 % ... 70 % |
| EN 60695-10-2に準拠したボール硬度試験温度 | 125 °C |
| EN 60695-2-12に準拠したGWFI白熱フィラメントの可燃性番号 | 850 |
| EN 60695-2-13に準拠した白熱フィラメントの発火温度GWIT | 775 |
