MSTBO 2,5/ 8-GR-5,08 BEIGE

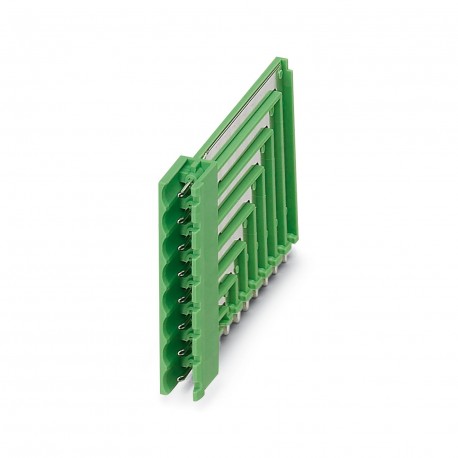

MSTBO 2,5/ 8-GR-5,08 BEIGE 1704790 PHOENIX CONTACT Feed-through header
$0.00米ドル
3987 在庫あり
主な仕様
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:Header perpendicular to the PCB
ピッチ:5.08 mm
幅 [w]:40.59 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Header perpendicular to the PCB |
| ピッチ | 5.08 mm |
| 幅 [w] | 40.59 mm |
| 高さ [h] | 23.62 mm |
| 長さ [l] | 59.25 mm |
| ピン配置 | Linear pinning |
| 製品ライン | COMBICON Connectors M |
| 製品タイプ | PCB headers |
| 穴径 | 1.3 mm |
| 取り付けタイプ | Wave soldering |
| 行数 | 1 |
| ピン寸法 | 0.32 x 1.2 mm |
| 製品ファミリー | MSTBO 2,5/..-GR |
| カラー（ハウジング） | beige (7032) |
| 取り付けフランジ | no |
| 記事の改訂 | 03 |
| 接触材料 | Cu alloy |
| 設置高さ | 20.42 mm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 8 A |
| 公称電圧UN | 320 V |
| 操作上の注意 | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 8 |
| 潜在的な数 | 8 |
| 定格電圧（II/2） | 630 V |
| 接続数 | 8 |
| 定格電圧（III/2） | 320 V |
| 定格電圧（III/3） | 250 V |
| はんだピン長さ [P] | 3.2 mm |
| 表面特性 | hot-dip tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 1 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 4 kV |
| 定格サージ電圧（III/2） | 4 kV |
| 定格サージ電圧（III/3） | 4 kV |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 630 V |
| 定格絶縁電圧（III/2） | 320 V |
| 定格絶縁電圧（III/3） | 250 V |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 金属表面接触面積（最上層） | Tin (5 - 7 µm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 金属表面のはんだ付け領域（最上層） | Tin (5 - 7 µm Sn) |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
製品説明
Printed circuit board base housing, nominal section: 2.5 mm², color: pebble gray, nominal current: 8 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Male, number of potentials:
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
