MT-TTY-1

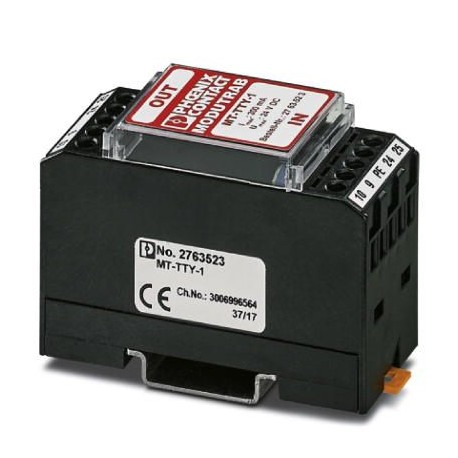

MT-TTY-1 2763523 PHOENIX CONTACT Surge protection device
$0.00米ドル
3859 在庫あり
主な仕様
GTIN:4017918065607
注記:Made to Order (non-returnable)
注文キー:2763523
（一般的な）:C3
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918065607 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2763523 |
| （一般的な） | C3 |
| カタログページ | Page 109 (TT-2002) |
| 梱包単位 | 5 pc |
| 原産国 | DE (Germany) |
| （接続データ） | E VDE 0845-3-1 |
| 関税番号 | 85363010 |
| 定格電流（一般） | 300 mA |
| タイプ（周囲条件） | DIN rail module, one-piece |
| 色（周囲条件） | black |
| 深さ（主要な商業データ） | 54.9 mm |
| 幅（主要商業データ） | 27.4 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 77.5 mm |
| 直列抵抗（一般） | 4.7 Ω |
| VDE要件クラス（一般） | C2 |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C2 |
| ネジ山（保護回路） | M3 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 1個あたりの重量（梱包を除く） | 65.200 g |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 1 ns |
| 被覆剥き長さ（保護回路） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | Screw connection |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 応答時間 tA(ライン-アース) (一般) | ≤ 100 ns |
| 締め付けトルク（保護回路） | 0.5 Nm ... 0.6 Nm |
| 最大連続電圧UC（一般） | 24 V DC |
| 規格・規制（接続データ） | Draft IEC 64644-1 |
| 作用方向（周囲条件） | Line-Line & Line-Earth Ground |
| サージ保護障害メッセージ（一般） | none |
| 接続方法 IN（保護回路） | Screw terminal blocks |
| 接続方法 OUT（保護回路） | Screw terminal blocks |
| 線間残留電圧（一般） | ≤ 35 V |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 動作有効電流 ICat UC (一般) | ≤ 10 µA |
| 導体断面積AWG（保護回路） | 24 ... 12 |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 35 V |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 450 V |
| 導体断面積（保護回路） | 0.2 mm² ... 4 mm² |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| カットオフ周波数 fg (3 dB)、対称 50 オームシステム (一般) | 4 MHz |
| カットオフ周波数 fg (3 dB)、600 オームシステムにおける対称 (一般) | 300 kHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 5 kA |
| 1 kV/µs（ライン間）スパイクでの出力電圧制限（一般） | ≤ 35 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 450 V |
| 1 kV/µs（ライン間）静的出力電圧制限（一般） | ≤ 35 V |
| 1 kV/µs（ライン-アース間）静的出力電圧制限（一般） | ≤ 450 V |
製品説明
Rail mount module with surge protection for TTY interface, for mounting on NS 35/7.5, housing width: 30 mm
