MUT 4 BU

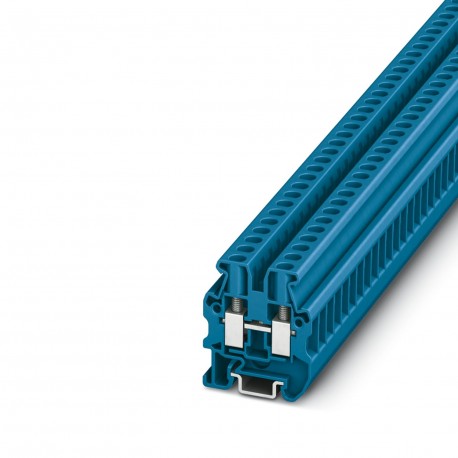

MUT 4 BU 3248036 PHOENIX CONTACT Mini feed-through terminal block
$0.00米ドル
4487 在庫あり
主な仕様
:1205053 SZS 0,6X3,5
色:blue (RAL 5015)
幅:6.2 mm
身長:29.9 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 1205053 SZS 0,6X3,5 | |
| 色 | blue (RAL 5015) |
| 幅 | 6.2 mm |
| 身長 | 29.9 mm |
| 結果 | Test passed |
| 出力 | (Permanent) |
| スペクトラム | Service life test category 1, class B, body mounted |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz to f2= 250 Hz |
| 潜在能力 | 1 |
| ブリッジデータ | 24.5 A / 4 mm² |
| パルス形状 | Semi-sinusoidal |
| 革命 | 135 |
| 加速度 | 3.12g |
| 製品タイプ | Miniature terminal block |
| ねじ山 | M3 |
| トルク範囲 | 0.6 Nm ... 0.8 Nm |
| 取り付けタイプ | NS 15 |
| 定格電流 | 27.5 A |
| 定格電圧 | 352 V |
| 仕様 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 識別 | II 2 GD Ex eb IIC Gb |
| 行数 | 1 |
| 回転速度 | 9 rpm |
| ショック持続時間 | 18 ms |
| NS 15の深さ | 34 mm |
| エンドカバー幅 | 2.2 mm |
| 橋の一覧 | Plug-in bridge / FBS 2-6 / 3030336 |
| 公称電流 | 32 A (with 4 mm² conductor cross section) |
| 公称電圧 | 500 V |
| サイドパネルを開く | Yes |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 11 |
| 剥ぎ取り長さ | 9 mm |
| 露出時間 | 30 s |
| 断面積AWG | 24 ... 10 (converted acc. to IEC) |
| 締め付けトルク | 0.6 ... 0.8 Nm |
| 接触抵抗 | 0.25 mΩ |
| 汚染度 | 3 |
| 断熱材 | PA |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 38 A (with 6 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 4 mm² |
| 接続数 | 2 |
| テスト電圧設定点 | 7.3 kV |
| 軸ごとのテスト期間 | 5 h |
| 接続容量AWG | 24 ... 10 |
| DINレール/固定サポート | NS 15 |
| 温度上昇 | 40 K (27.88 A / 4 mm²) |
| 定格断面積AWG | 10 |
| 防爆認定アクセサリー | 3248033 D-MUT 2,5/4 |
| 定格絶縁電圧 | 320 V |
| 橋渡しのため | 352 V |
| 接続容量は剛性 | 0.2 mm² ... 6 mm² |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A4 |
| 動作温度範囲 | -60 °C ... 110 °C |
| 接続容量は柔軟 | 0.2 mm² ... 4 mm² |
| 導体断面積は剛性 | 0.2 mm² ... 6 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 導体断面積/重量 | 0.2 mm² / 0.2 kg |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.2 mm² ... 6 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 短時間耐電流 4 mm² | 0.48 kA |
| 短時間耐電流 6 mm² | 0.72 kA |
| - カバー付き切断長さブリッジング | 220 V |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 24 ... 10 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体を撚り合わせたもの | 0.2 mm² ... 1.5 mm² |
| 公称条件での最大消費電力 | 1.02 W |
| - 隣接していない端子台間のブリッジ時 | 220 V |
| 同じ断面積のAWGリジッド導体2本 | 24 ... 16 |
| 同じ断面積のAWGフレキシブル導体2本 | 24 ... 16 |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 4 mm² |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.25 mm² ... 4 mm² |
| - PE端子台を介して隣接していない端子台間のブリッジ接続時 | 220 V |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 2.5 mm² |
製品説明
Mini-terminal block, nominal voltage: 500 V, nominal current: 32 A, number of connections: 2, connection type: Screw connection, 1st floor, Dimensioning cross-section: 4 mm², cross-section: 0.2 mm² -
