MUTTB 2,5-PV BU

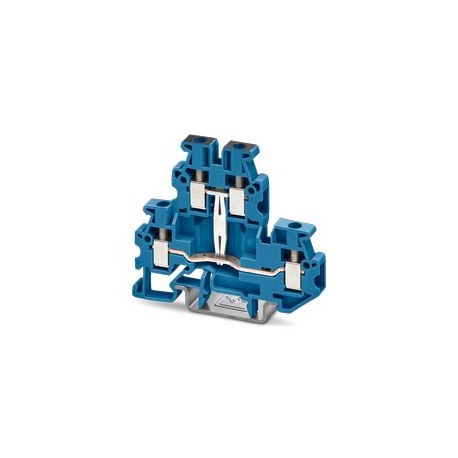

MUTTB 2,5-PV BU 1066345 PHOENIX CONTACT Mini-terminal block, with potential splicers, nominal voltage: 500 V..
$0.00米ドル
3791 在庫あり
主な仕様
:2.5 mm² / 0.7 kg
色:blue
深さ:50.8 mm
幅:5.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 2.5 mm² / 0.7 kg | |
| 色 | blue |
| 深さ | 50.8 mm |
| 幅 | 5.2 mm |
| 身長 | 63.5 mm |
| 結果 | Test passed |
| スペクトラム | Service life test category 2, bogie-mounted |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz to f2= 250 Hz |
| 潜在能力 | 2 |
| パルス形状 | Half-sine |
| 革命 | 135 |
| 加速度 | 3.12g |
| 製品タイプ | Miniature terminal block |
| ねじ山 | M3 |
| 取り付けタイプ | NS 15 |
| 仕様 | DIN EN 50155 (VDE 0115-200):2022-06 |
| 行数 | 2 |
| 回転速度 | 10 rpm |
| ショック持続時間 | 18 ms |
| NS 15の深さ | 50.5 mm |
| 公称電流 | 22 A (with a 2.5 mm² conductor cross section) |
| 公称電圧 | 500 V |
| サイドパネルを開く | Yes |
| テストの指示 | X-, Y- and Z-axis |
| 剥ぎ取り長さ | 7 mm ... 9 mm |
| 露出時間 | 30 s |
| 断面積AWG | (converted acc. to IEC) |
| NS 35/15の深さ | 59.8 mm |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 52.3 mm |
| 断熱材 | PA |
| ポジション数 | 2 |
| 最大負荷電流 | 28 A (with 4 mm² conductor cross-section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 2.5 mm² |
| 接続数 | 4 |
| テスト電圧設定点 | 1.89 kV |
| 軸ごとのテスト期間 | 5 h |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A3 |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 導体断面積/重量 | 0.2 mm² / 0.2 kg |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 105 °C (max. short-term operating temperature RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 短時間耐電流 2.5 mm² | 0.3 kA |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 4 ... 14 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 1.5 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 0.77 W |
| 同じ断面積のAWGリジッド導体2本 | 24 ... 16 (converted acc. to IEC) |
| 同じ断面積のAWGフレキシブル導体2本 | 24 ... 16 (converted acc. to IEC) |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 2.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.25 mm² ... 2.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.2 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1.5 mm² |
製品説明
Mini feed-through terminal, with potential splicers, nominal voltage: 500 V, nominal current: 22 A, connection type: Screw connection, Dimensioning section: 2.5 mm², cross-section: 0.2 mm² - 4 mm², in
