NBC-100,0-93K

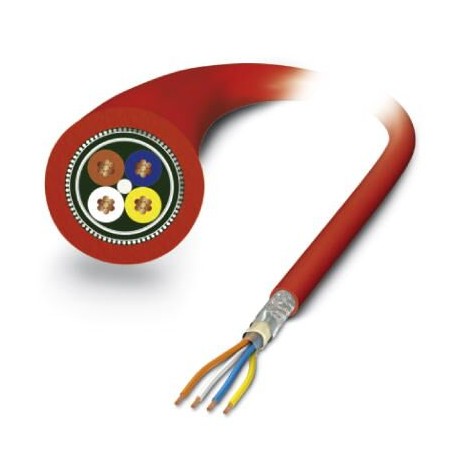

NBC-100,0-93K 1093423 PHOENIX CONTACT Network cable, Sercos CAT5 (100 Mbps), 4-position, PVC/PVC, Red RAL 30..
$0.00米ドル
4096 在庫あり
主な仕様
GTIN:4055626912257
（ケーブル）:No hazardous substances above threshold values
注文キー:1093423
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626912257 |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1093423 |
| （図面） | |
| 梱包単位 | 1 |
| （一般データ） | -40 °C ... 70 °C (cable, flexible installation) |
| ETIM 6.0 (eCl@ss) | EC000830 |
| ETIM 7.0 (eCl@ss) | EC003249 |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 関税番号 | 85444995 |
| シールド（一般データ） | Tinned copper braided shield |
| ケーブルタイプ（一般データ） | Sercos III |
| ケーブルの長さ（図面） | 100 m |
| 配線色（一般データ） | White, yellow, blue, orange |
| ケーブル重量（一般データ） | 68 kg/km |
| UL AWM スタイル (一般データ) | 21694 (60°C / 600 V) |
| 全体的なねじれ（一般データ） | Star quad |
| eCl@ss 9.0 (分類) | 27061801 |
| 信号実行時間（一般データ） | 5.3 ns/m |
| 波動インピーダンス（一般データ） | 100 Ω ±15 Ω (at 100 MHz) |
| AWG信号線（一般データ） | 22 |
| ケーブル構造（一般データ） | 1x4xAWG22/7; SF/TQ |
| 難燃性（一般データ） | according to UL 1685 (CSA FT 4) |
| その他の耐性（一般データ） | UV resistant According to UL 1581, Section 1200 |
| ポジション数（寸法） | 4 |
| 耐油性（一般データ） | Resistant to oil to a limited extent |
| 導体材料（一般データ） | Tin-plated Cu litz wires |
| 信号の種類/カテゴリ（寸法） | Sercos CAT5 (IEC 11801:2002), 100 Mbps |
| 結合抵抗（一般データ） | ≤ 20.00 mΩ/m (at 10 Hz) |
| 導体抵抗（一般データ） | ≤ 120 Ω/km |
| 信号の種類/カテゴリ（一般データ） | Sercos CAT5 (IEC 11801), 100 Mbps |
| 絶縁抵抗（一般データ） | ≥ 0.5 GΩ*km |
| 外装シース、色（一般データ） | signal red RAL 3020 |
| 材質、内鞘（一般データ） | PVC |
| 公称電圧、ケーブル（一般データ） | 600 V |
| 外皮厚さ（一般データ） | approx. 0.9 mm |
| 外装シース材質（一般データ） | PVC |
| 試験電圧 コア/コア（一般データ） | 2000 V (50 Hz, 1 min.) |
| ペアシールドの種類（一般データ） | Aluminum-lined polyester foil |
| 導体断面積（一般データ） | 4x 0.34 mm² |
| 試験電圧 コア/シールド (一般データ) | 2000 V (50 Hz, 1 min.) |
| ケーブルタイプ（略称）（一般データ） | 93K |
| ケーブル外径D（一般データ） | 6.5 mm ±0.2 mm |
| 材料導体絶縁体（一般データ） | PE |
| 周囲温度（動作）（一般データ） | -40 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線（一般データ） | 7x 0.25 mm |
| 周囲温度（設置）（一般データ） | -20 °C ... 60 °C |
| 絶縁体を含むコア径（一般データ） | approx. 1.55 mm |
| 周囲温度（保管/輸送）（一般データ） | -50 °C ... 70 °C |
| 最小曲げ半径、固定設置（一般データ） | 3 x D |
| 最小曲げ半径、フレキシブルな設置（一般データ） | 7 x D |
製品説明
Network cable, Sercos CAT5 (100 MBit/s), 4-pole, shielded, cable length: 100 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Cable cross sectionSercos III [93K]
