NBC-100,0-94S

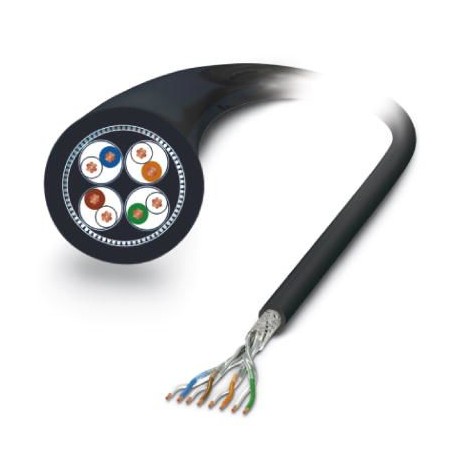

NBC-100,0-94S 1423514 PHOENIX CONTACT Network cable
$0.00米ドル
3985 在庫あり
主な仕様
GTIN:4055626346007
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1423514
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626346007 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1423514 |
| 梱包単位 | 1 pc |
| （寸法） | 30 V DC |
| （一般データ） | Resistant to ozone according to EN 50306-4, 72 h at 40 °C, procedure B, volume concentration 200 x 10-6 |
| 原産国 | DE (Germany) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| 関税番号 | 85444995 |
| シールド（一般データ） | Tinned copper braided shield |
| ケーブルタイプ（一般データ） | Ethernet for rail applications |
| 減衰（一般データ） | 0.25 dB (with 1 MHz) |
| 定格電圧（寸法） | 30 V AC |
| 配線色（一般データ） | White-blue, white-orange, white-green, white-brown |
| ケーブル重量（一般データ） | 59 kg/km |
| ハロゲンフリー（一般データ） | According to EN 50267-2-1 |
| 信号速度（一般データ） | 0.78 c |
| 銅の重量（一般データ） | 28 kg/km |
| 全体的なねじれ（一般データ） | 4 pairs, twisted |
| ツイストペア（一般データ） | 2 cores to the pair |
| 信号実行時間（一般データ） | 4.4 ns/m |
| 波動インピーダンス（一般データ） | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線（一般データ） | 26 |
| ケーブル構造（一般データ） | 4x2xAWG26/7; S/FTP |
| 難燃性（一般データ） | according to EN 60332-1-2 |
| その他の耐性（一般データ） | Resistant to fuel according to EN 60684-2, 72 h at 100 °C, IRM 903 |
| リターンロス（RL）（一般データ） | 24 dB (with 1 MHz) |
| ポジション数（寸法） | 8 |
| 耐油性（一般データ） | according to EN 60684-2, 72 h at 100 °C, IRM 902 |
| 導体材料（一般データ） | Tin-plated Cu litz wires |
| シールド減衰（一般データ） | 60 dB (up to 1000 MHz) |
| 信号の種類/カテゴリ（寸法） | Ethernet CAT7, 10 Gbps |
| 結合抵抗（一般データ） | 5.00 mΩ/m (at 10 MHz) |
| 動作容量（一般データ） | 44 nF (per kilometer) |
| 導体抵抗（一般データ） | ≤ 145 Ω/km |
| 信号の種類/カテゴリ（一般データ） | Ethernet CAT7, 10 Gbps |
| GRPの引張強度（一般データ） | ≤ 60 N (temporary) |
| 絶縁抵抗（一般データ） | ≥ 5 GΩ*km |
| 1個あたりの重量（梱包を除く） | 5,773.000 g |
| 煙の濃度（一般データ） | EN 61034-2 |
| 外装シース、色（一般データ） | black |
| ケーブルの長さ（主要商業データ） | 100 m |
| 公称電圧、ケーブル（一般データ） | 125 V AC (Uo) |
| 外装シース材質（一般データ） | PE-X |
| 試験電圧 コア/コア（一般データ） | 1000 V AC (50 Hz, 1 min.) |
| ペアシールドの種類（一般データ） | Aluminum-lined polyester foil |
| 導体断面積（一般データ） | 4x 2x 0.14 mm² |
| 干渉抑制（一般データ） | 90 dB (up to 1000 MHz) |
| 試験電圧 コア/シールド (一般データ) | 1000 V AC (50 Hz, 1 min.) |
| ケーブルタイプ（略称）（一般データ） | 94S |
| ケーブル外径D（一般データ） | 6.6 mm ±0.2 mm |
| クロストーク減衰（ACR）（一般データ） | 100 dB (with 1 MHz) |
| 材料導体絶縁体（一般データ） | Cell PE |
| 周囲温度（動作）（一般データ） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（一般データ） | 7x 0.16 mm |
| 鉄道車両の防火対策（一般データ） | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| 絶縁体を含むコア径（一般データ） | 1.05 mm ±0.1 mm |
| 近端クロストーク減衰（NEXT）（一般データ） | 100 dB (with 1 MHz) |
| 最小曲げ半径、固定設置（一般データ） | 6 x D |
| 電力合計クロストーク減衰量（PS-ACR）（一般データ） | 97 dB (with 1 MHz) |
| 電力合計近端クロストーク減衰量（PSNEXT）（一般データ） | 97 dB (with 1 MHz) |
製品説明
Network cable, CAT7 Ethernet (10 GBit/s), 8-pole, cable length: 100 m, For railway applications
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
