NBC- 7,0-971/M12FS VR

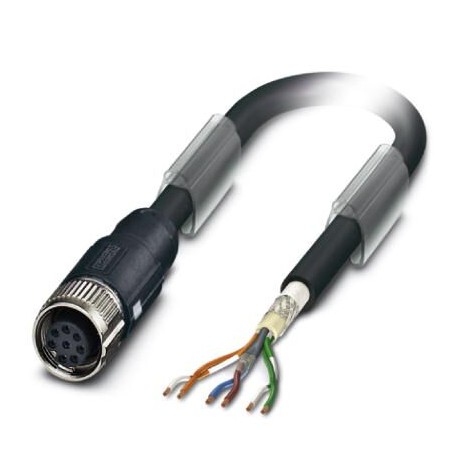

NBC- 7,0-971/M12FS VR 1411675 PHOENIX CONTACT Bus system cable NBC- 7,0-971/M12FS VR 1411675
$0.00米ドル
3797 在庫あり
主な仕様
GTIN:4046356953986
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1411675
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356953986 |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1411675 |
| 梱包単位 | 1 |
| ETIM 4.0（eCl@ss） | EC000830 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| UNSPSC 13.2 (ETIM) | 31251501 |
| 関税番号 | 85444290 |
| （周囲条件） | 30 V DC |
| （基準および規制） | 1.4 mm (Power supply) |
| eCl@ss 5.1 (分類) | 27259200 |
| eCl@ss 6.0 (分類) | 27279200 |
| eCl@ss 7.0 (分類) | 27279218 |
| eCl@ss 8.0 (分類) | 27279218 |
| eCl@ss 9.0 (分類) | 27060311 |
| 定格電圧（周囲条件） | 30 V AC |
| 接触材料（周囲条件） | CuZn |
| ケーブルの長さ（主要商業データ） | 7 m |
| シールド（規格と規制） | Aluminum-coated foil, tinned copper braided shield |
| ケーブルの種類（規格と規制） | VARAN |
| 配線色（規格・規制） | Blue-yellow, green-orange, red-blue |
| 汚染度（周囲条件） | 3 |
| ポジション数（周囲条件） | 6 |
| UL AWMスタイル（規格と規制） | 2461 (80°C/300 V) |
| 全体的なひねり（基準と規制） | 3 pairs with filler elements to the core |
| 過電圧カテゴリー（周囲条件） | II |
| 信号の種類/カテゴリ（周囲条件） | VARAN |
| ツイストペア（規格と規制） | 2 cores to the pair |
| 信号実行時間（規格と規制） | 5.3 ns/m |
| AWG信号線（規格と規制） | 24 |
| ケーブル構造（規格と規制） | 1X2X24/32+2X2X24/19; SF/UTP |
| 40°Cでの定格電流（周囲条件） | 2 A |
| AWG電源（規格と規制） | 24 |
| 周囲温度（動作）（寸法） | -25 °C ... 90 °C (Plug / socket) |
| 難燃性（規格・規制） | according to IEC 60332-1-2 |
| 接触キャリア材料（周囲条件） | TPU GF |
| 接触面材質（周囲条件） | Ni/Au |
| 耐油性（規格・規制） | According to DIN EN 60811-2-1, 168 h at 100°C |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 動作容量（規格および規制） | approx. 57 nF (at 1 kHz) |
| 導体抵抗（規格・規制） | 78 Ω/km (at 20 °C) |
| 信号の種類/カテゴリー（規格および規制） | VARAN CAT5 (IEC 11801), 100 Mbps |
| 絶縁抵抗（規格・規制） | ≥ 500 MΩ*km (at 20 °C) |
| 外装シース、色（規格・規制） | black |
| 公称電圧、ケーブル（規格および規制） | ≤ 80 V |
| 外皮の厚さ（規格・規則） | 0.9 mm |
| 外装シース材質（規格・規則） | PVC |
| 試験電圧コア/コア（規格および規制） | 1000 V |
| 導体断面積（規格および規制） | 2x 2x 0.25 mm² (Signal line) |
| 光シールドカバー（規格および規制） | 85 % |
| 曲げサイクル数（規格および規制） | 200000 |
| 試験電圧コア/シールド（規格および規制） | 1000 V |
| ケーブルの種類（略称）（規格・規則） | 971 |
| ケーブル外径D（規格・規制） | 7 mm ±0.2 mm |
| UL 94準拠の難燃性評価（一般データ） | HB |
| 材料導体絶縁（規格および規制） | PE |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C |
| 導体構造信号線（規格・規制） | 19x 0.13 mm |
| 周囲温度（設置）（規格・規制） | -40 °C ... 80 °C |
| 絶縁体を含むコア径（規格・規制） | 1.25 mm (Signal line) |
| 導体構造、電圧供給（規格・規制） | 32x 0.10 mm |
| 周囲温度（保管・輸送）（規格・規制） | -40 °C ... 80 °C |
| 最小曲げ半径、固定設置（規格および規制） | 4 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 8 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 5 x D |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Bus system cable, VARAN, 6-position, PVC, black, shielded, cable length: 7 m, Customer version
