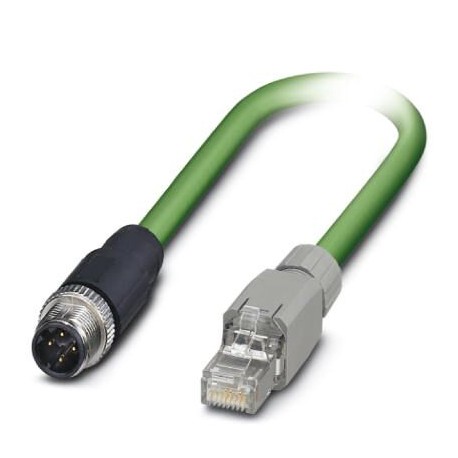

NBC-M12MSD/10,0-93C/R4AQ WL
NBC-M12MSD/10,0-93C/R4AQ WL 1404398 PHOENIX CONTACT Assembled PROFINET cable, CAT5e, shielded, star-quad, 22..
$0.00米ドル
4576 在庫あり
主な仕様
GTIN:4046356693592
注文キー:1404398
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356693592 |
| 注文キー | 1404398 |
| （図面） | |
| 梱包単位 | 1 |
| UNSPSC 11（ETIM） | 31261501 |
| ETIM 3.0（eCl@ss） | EC000830 |
| ETIM 4.0（eCl@ss） | EC000830 |
| ETIM 5.0 (eCl@ss) | EC002599 |
| ETIM 6.0 (eCl@ss) | EC001262 |
| ETIM 7.0 (eCl@ss) | EC001262 |
| UNSPSC 13.2 (ETIM) | 26121604 |
| UNSPSC 18.0（ETIM） | 26121604 |
| UNSPSC 19.0 (ETIM) | 26121604 |
| UNSPSC 20.0（ETIM） | 26121604 |
| UNSPSC 21.0（ETIM） | 26121604 |
| UNSPSC 6.01（ETIM） | 31261501 |
| UNSPSC 12.01 (ETIM) | 31261501 |
| 関税番号 | 85444210 |
| UNSPSC 7.0901 (ETIM) | 31261501 |
| ケーブル出口（図面） | straight |
| ケーブルタイプ（材質データ） | PROFINET |
| 配線色（材質データ） | White, yellow, blue, orange |
| 加速度（材料データ） | 4 m/s² |
| ケーブル重量（材質データ） | 61.00 kg/km |
| eCl@ss 4.0（分類） | 24010400 |
| eCl@ss 4.1 (分類) | 24010400 |
| eCl@ss 5.0 (分類) | 19030300 |
| eCl@ss 5.1 (分類) | 19030300 |
| eCl@ss 6.0 (分類) | 27061800 |
| eCl@ss 7.0 (分類) | 27060308 |
| eCl@ss 8.0 (分類) | 27060308 |
| eCl@ss 9.0 (分類) | 27060308 |
| （電気的特性） | No hazardous substances above threshold values |
| （機械的特性） | -10 °C ... 60 °C (cable, flexible installation) |
| 曲げ半径（材料データ） | 200 mm |
| 汚染度（図面） | 3 |
| 波動インピーダンス（材料データ） | 100 Ω ±15 Ω (at 1 ... 100 MHz) |
| AWG信号線（材質データ） | 22 |
| ケーブル構造（材質データ） | 1x4xAWG22/7; SF/TQ |
| ケーブル出口数（図面） | 1 |
| 過電圧カテゴリー（図面） | I |
| トラバース速度（材料データ） | 4 m/s |
| 導体材料（材料データ） | Tin-plated Cu litz wires |
| 最大曲げサイクル（材料データ） | 3000000 |
| 外装シース、色（材質データ） | green RAL 6018 |
| 外装シース材質（材質データ） | PUR |
| 中国RoHS（電気特性） | Environmentally friendly use period: unlimited = EFUP-e |
| 導体断面積（材料データ） | 0.34 mm² |
| ケーブル外径（材質データ） | 6.50 mm |
| 伝送速度（規格・規制） | 100 Mbps |
| 導体構造信号線（材料データ） | 7x 0.25 mm |
| ポジション数（基準と規制） | 4 |
| 絶縁体を含むコア径（材質データ） | approx. 1.5 mm |
| 寸法図RJ45コネクタ、IP20（図面） | |
| GRPの透過特性（規格と規制） | CAT5 IEC 11801 |
| 伝送特性（カテゴリー）（材料データ） | CAT5 (IEC 11801:2002) |
| UL 94（周囲条件）に準拠した難燃性評価 | V0 |
| 最小曲げ半径、固定設置（材質データ） | 33 mm |
| 周囲温度（動作）（機械特性） | -10 °C ... 60 °C (cable, fixed installation) |
| UL 94（ライン特性）に準拠した難燃性評価 | V0 |
| 最小曲げ半径、可動設置（材質データ） | 50 mm |
製品説明
Ready-made PROFINET cable, CAT5e, shielded, star quads, AWG 22 suitable for power supply chains (7 wires), RAL 6018 (yellow-green), M12 connector to RJ45/IP20 connector, Line, length 10 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingRJ45 connector, IP20
